极狐GitLab鸿蒙开发场景DevOps解决方案

 收录于 Devops
   约 3945 字   预计阅读 8 分钟

参考资料

修订记录

日期 内容
2024.08.21 创建文档

重要说明

  • 该项目基于极狐GitLab专业版进行设置和演示
  • 该项目地址 https://presales-demo.jihulab.com/mycompany/harmony/harmony-demo
  • 该文档基于于HarmonyOS NEXT Developer Beta5，最低仅支持OpenHarmony API 9的项目，由于Harmony项目也在高速演进和迭代，其他HarmonyOS版本仅供参考。

1. 环境依赖

  • 服务端
    • 已安装极狐GitLab专业版， 如未安装，可参考《极狐GitLab私有化部署指南》安装部署。
    • 一台8C、32G、500G及以上配置的Linux服务器，x86架构，建议Ubuntu操作系统，用于执行Harmony项目的流水线，并根据项目大小与并发任务适当增加配置。
  • 开发机
    • 有Harmony项目，至少是OpenHarmony API 9版本，不支持更低版本。
    • 已安装git客户端。

2. 环境配置

注意：以下操作均在GitLab Runner所在服务器进行。

2.1 安装GitLab Runner

  • 参考文档安装GitLab Runner，以Ubuntu为例：

    1
2
3
4
5

    # 添加极狐GitLab仓库
curl -L "https://packages.gitlab.com/install/repositories/runner/gitlab-runner/script.deb.sh" | sudo bash

# 安装GitLab Runner
sudo apt-get install gitlab-runner

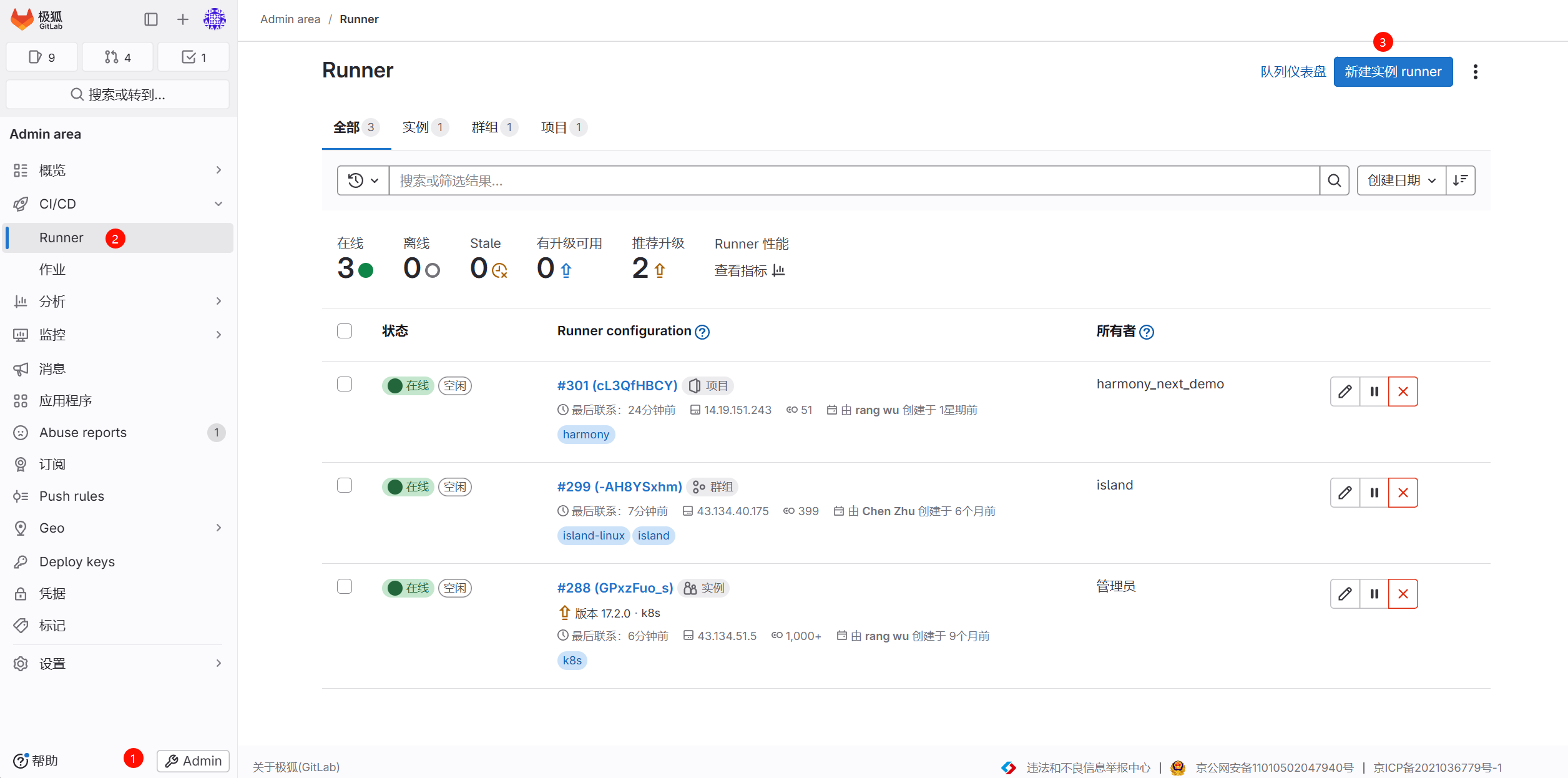

  • 打开极狐GitLab，在全局（需GitLab管理员）或在指定的群组或项目中创建Runner。 /gitlab_harmony_devops/image1.png

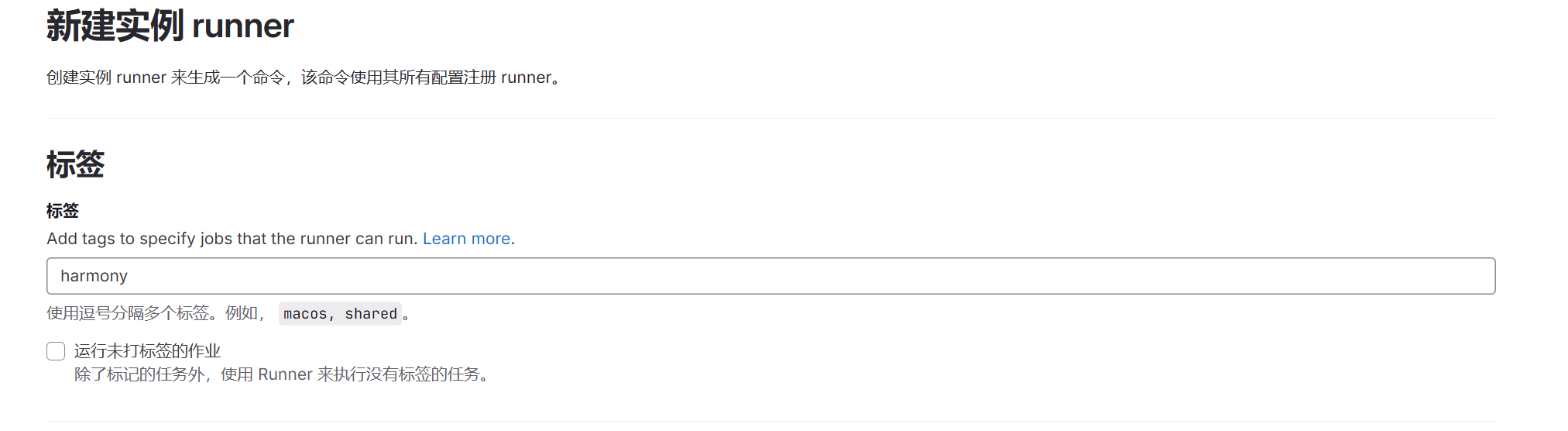

  • 输入Runner标签，如harmony，创建Runner。 /gitlab_harmony_devops/image2.png

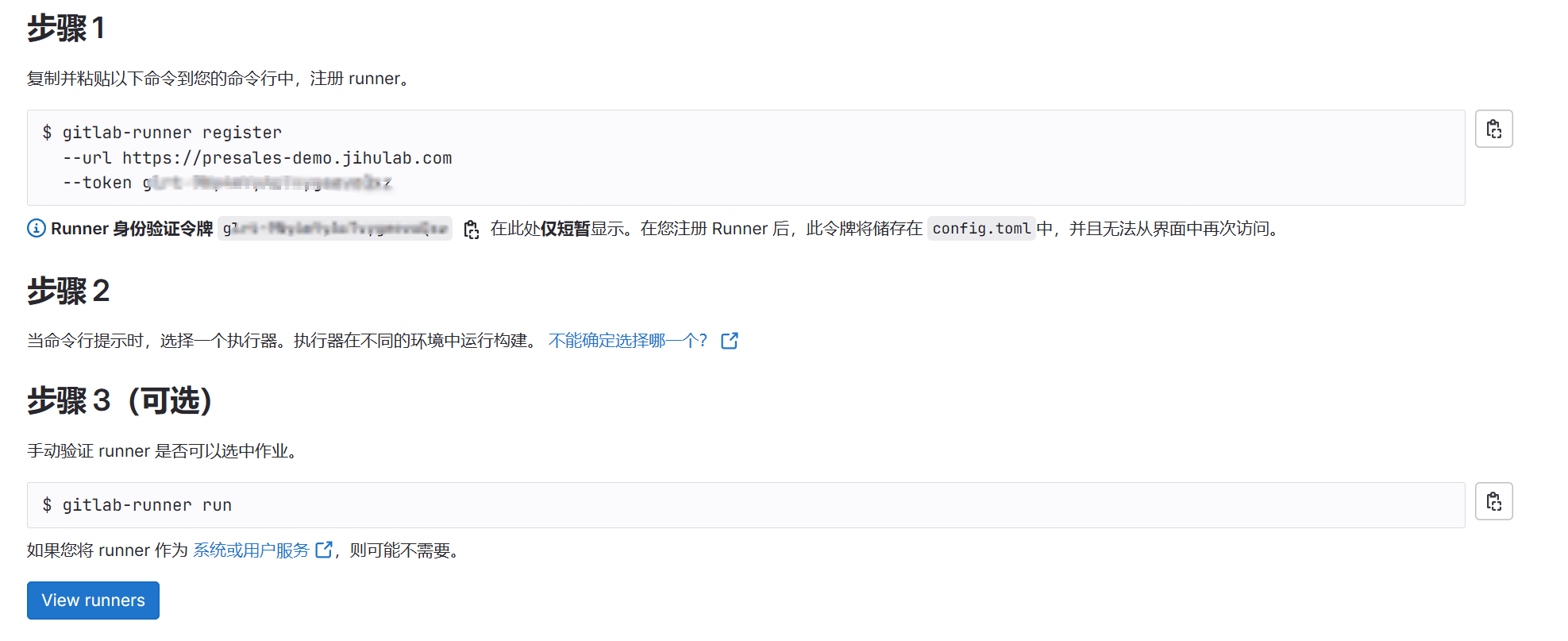

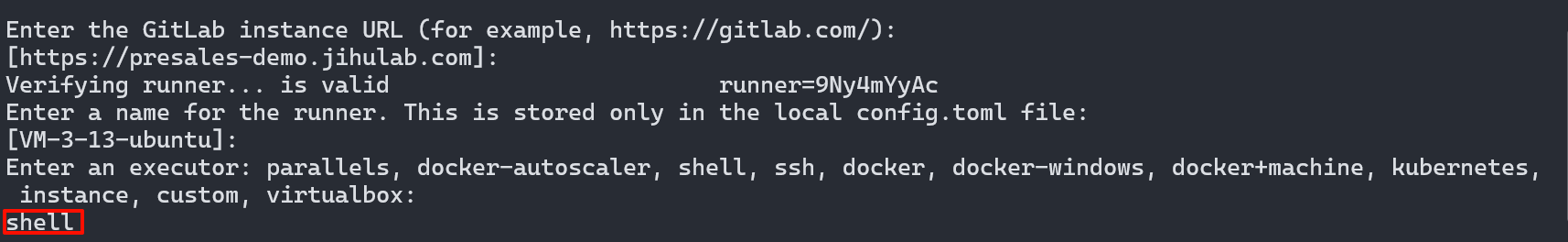

  • 根据页面提示，在GitLab Runner中执行命令：

    • 第一步直接按回车。
    • 第二步输入shell。 /gitlab_harmony_devops/image3.png /gitlab_harmony_devops/image4.png

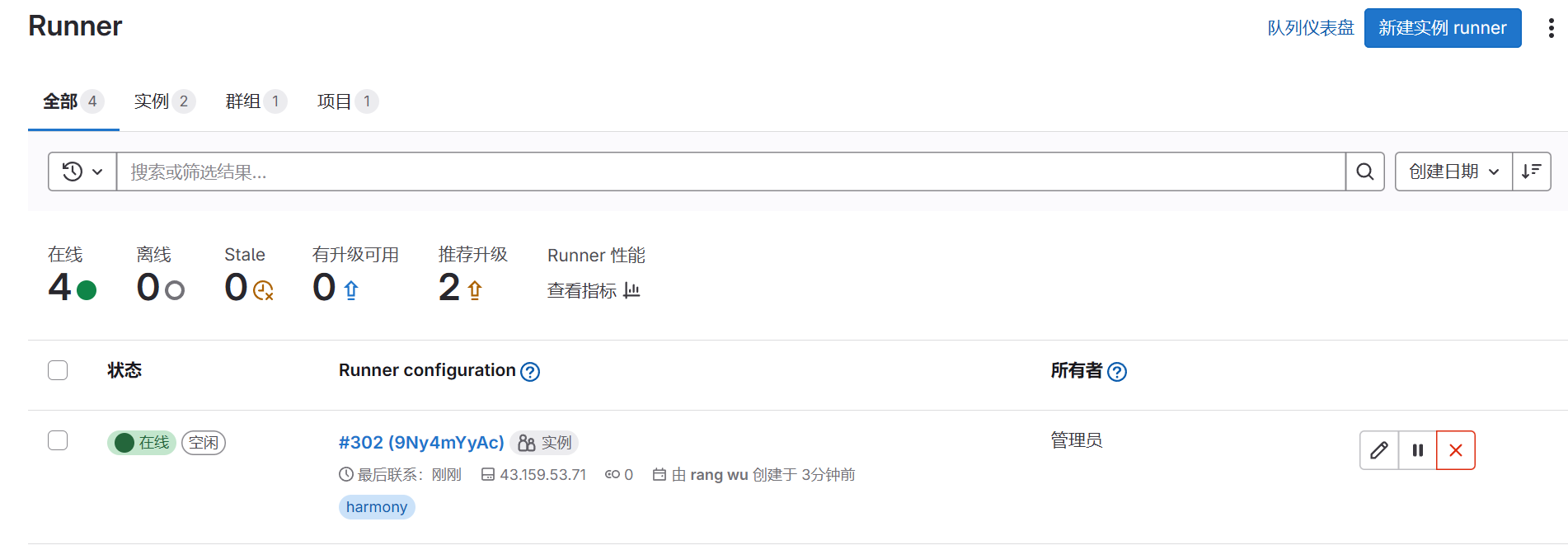

  • 在GitLab页面查看Runner状态。 /gitlab_harmony_devops/image5.png

  • 修改/etc/gitlab-runner/config.toml中的concurrent=5，表示可以并发的任务数，可根据实际情况和资源配置修改。

2.2 安装环境依赖

  • 参考Harmony官方文档，分别安装并配置JDK、命令行工具、hdc、hvigor、npm、ohpm、libGL1，以下是Ubuntu操作系统下的简化命令，具体以官方为准：
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

    # 安装JDK17
wget https://download.oracle.com/java/17/latest/jdk-17_linux-x64_bin.tar.gz
mkdir /opt
tar -xvf jdk-17_linux-x64_bin.tar.gz -C /opt/
export JAVA_HOME=/opt/jdk-17.0.12
export PATH=$PATH:$JAVA_HOME/bin
java -version

# 安装command line
## 访问 https://developer.huawei.com/consumer/cn/download/，下载 Command Line Tools For HarmonyOS for Linux，并上传到Runner所在服务器
unzip -d /opt/ commandline-tools-linux-x64-5.0.3.700.zip
chmod -R 777 /opt/command-line-tools

# 配置hdc环境变量
export HDC_HOME=/opt/command-line-tools/sdk/HarmonyOS-NEXT-DB5/openharmony/toolchains
export PATH=$PATH:$HDC_HOME

# 配置hvigor环境变量
export PATH=/opt/command-line-tools/bin:$PATH

# 配置npm镜像仓库
apt install npm
npm config set registry=https://repo.huaweicloud.com/repository/npm/
npm config set @ohos:registry=https://repo.harmonyos.com/npm/

# 安装ohpm
export PATH=/opt/command-line-tools/bin:$PATH
ohpm config set registry https://ohpm.openharmony.cn/ohpm/
ohpm config set strict_ssl false

# 安装libGL1
apt install libgl1-mesa-dev

3. 项目配置

3.1 初始化项目

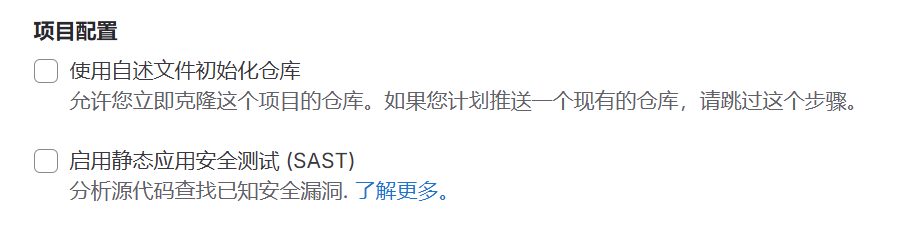

  • 在极狐GitLab中创建空白项目，如harmony demo，取消勾选“使用自述文件初始化仓库”。 /gitlab_harmony_devops/image6.png

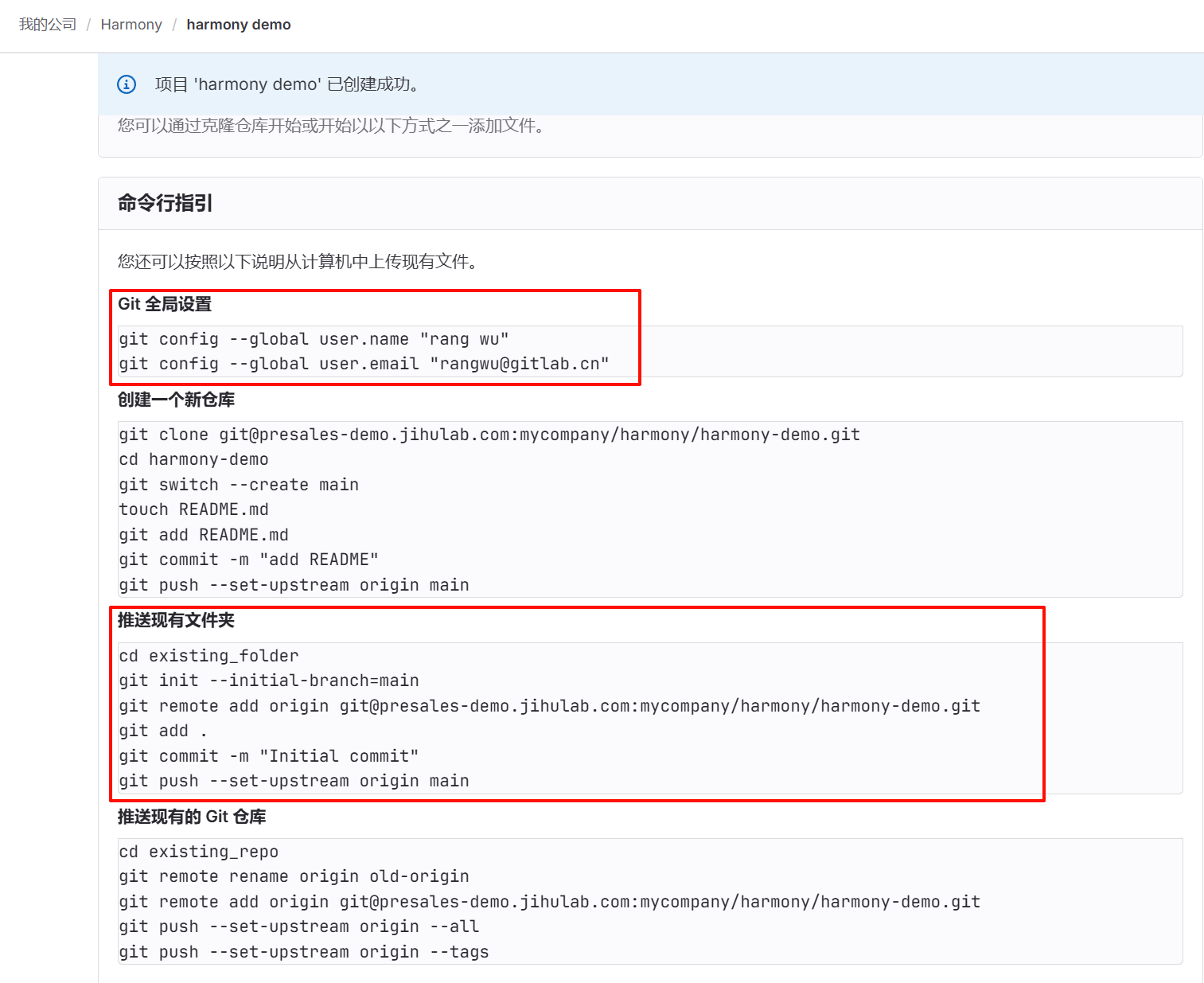

  • 根据harmony demo的提示，在开发机本地初始化已存在的Harmony项目，将本地代码上传到GitLab。 /gitlab_harmony_devops/image7.png

3.2 申请HAP签名

从NEXT Developer Beta3版本开始，所有的HAP、APP文件需开启签名，否则将导致构建出的包无法安装到设备上。

  • 如果仅开发环境进行调试，DevEco提供了自动签名。

  • 如果要发布应用，或在流水线中自动构建、打包，需参考以下步骤获取相关证书：

    • 参考官方文档生成密钥和证书请求文件，分别是一个.p12文件和.csr文件。
    • 参考官方文档生成发布证书，这是一个.cer文件。
    • 参考官方文档生成发布Profile，这是一个.p7b文件。

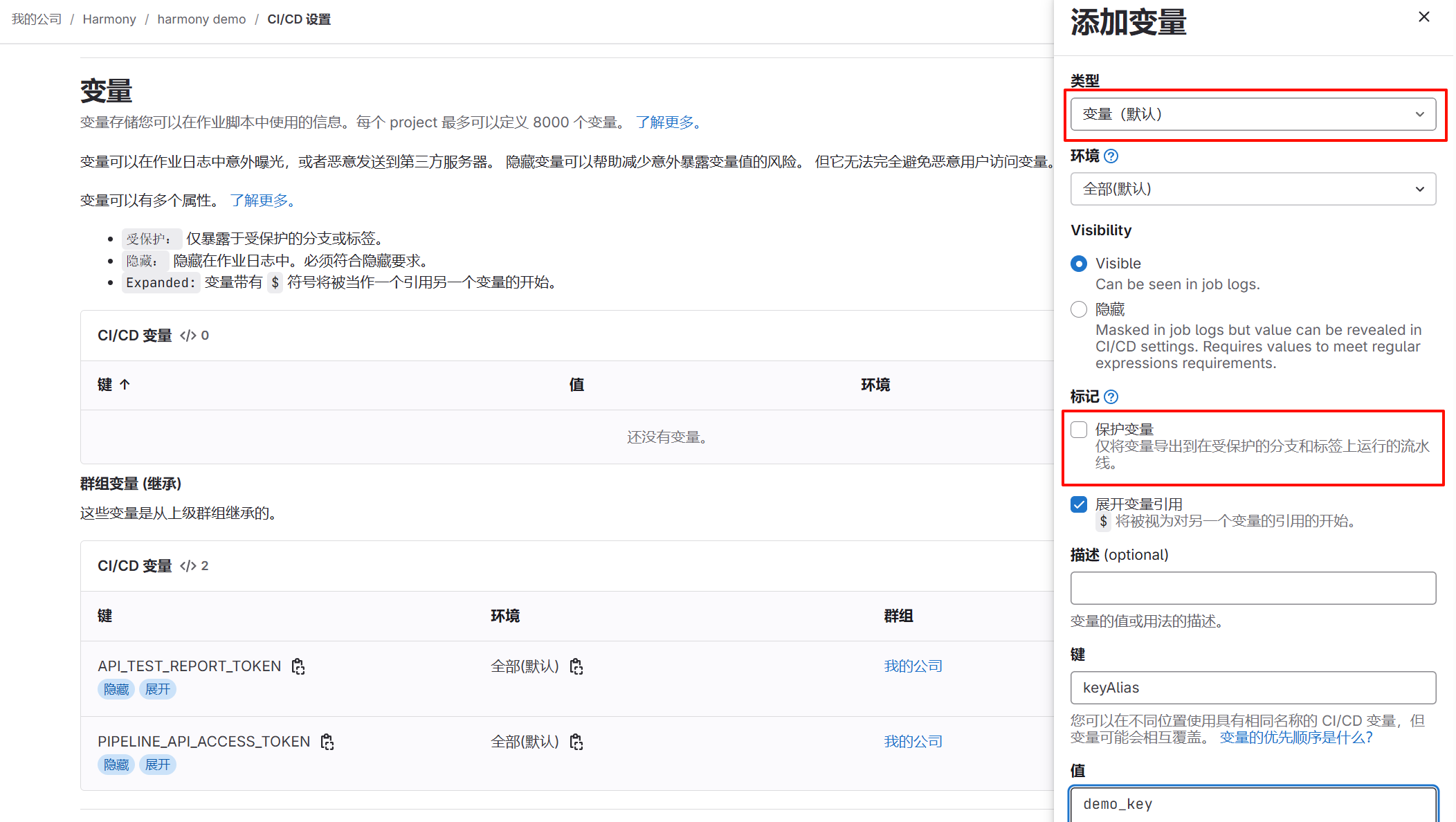

  • 在当前项目harmony demo“设置——CI/CD——变量”中创建环境变量，类型为**“变量” ，取消勾选“保护变量”：**

    • keyPwd： 申请.p12文件时的password
    • keyAlias： 申请.csr文件时的keyAlias
    • keystorePwd：申请.csr文件时的password，正常与keyPwd一致 /gitlab_harmony_devops/image8.png

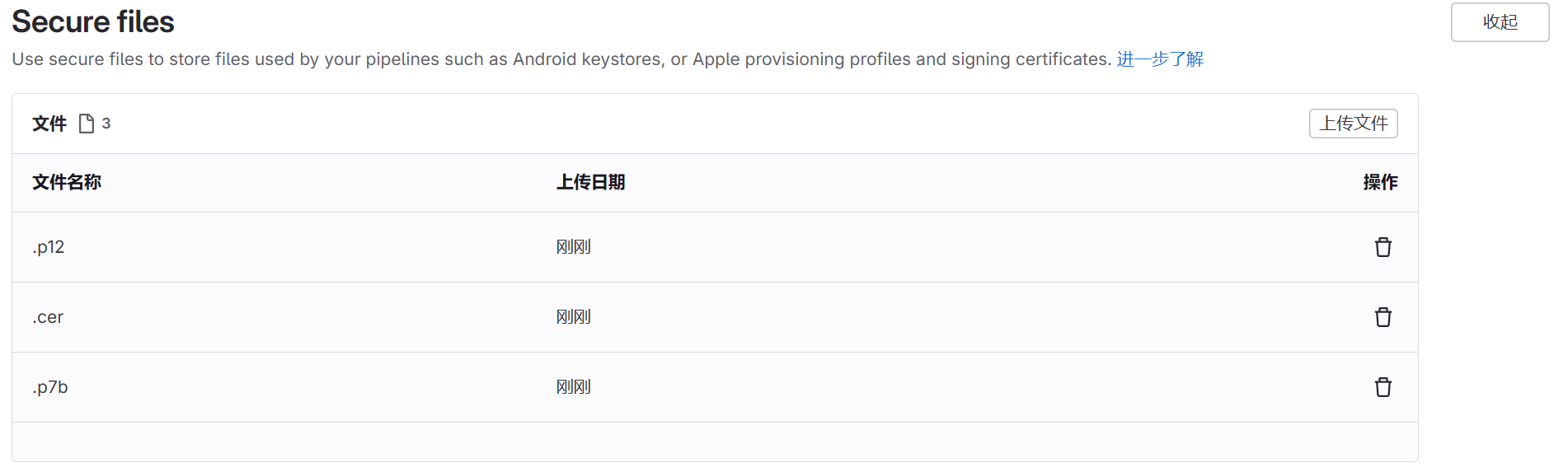

  • 在当前项目harmony demo“设置——CI/CD——Secure files”中上传以下文件：

    • 密钥.p12文件。注意请将文件直接改名为.p12，再上传。
    • 证书.cer文件。注意请将文件直接改名为.cer，再上传。
    • Profile.p7b文件。注意请将文件直接改名为.p7b，再上传。 /gitlab_harmony_devops/image9.png

3.3 流水线配置

在当前项目harmony demo创建流水线，内容如下，需修改：

  • PRODUCT_NAME：对应项目 build-profile.json5 中的products的name
  • OUTPUT_PATH：构建文件的输出路径，APP和HAP的输出路径不一样
  • UNSIGNED_FILE：未签名的文件路径
  • SIGNED_FILE：签名的文件路径
  • before_script中的环境变量需与2.2章节配置的环境变量一致
  • 根据实际情况修改build-job的构建命令，如构建Hap或构建Hsp
      1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145

    # 仅在Tag为harmony的Runner中执行
default:
  tags:
    - harmony

variables:
  # 对应 build-profile.json5 中的products的name
  PRODUCT_NAME: default
  # 输出路径
  OUTPUT_PATH: build/outputs/$PRODUCT_NAME
  # 未签名文件名
  UNSIGNED_FILE: $CI_PROJECT_NAME-$PRODUCT_NAME-unsigned.app
  # 已签名文件名
  SIGNED_FILE: $CI_PROJECT_NAME-$PRODUCT_NAME-signed.app

# 添加环境变量
before_script:
  - export JAVA_HOME=/opt/jdk-17.0.12
  - export HDC_HOME=/opt/command-line-tools/sdk/HarmonyOS-NEXT-DB5/openharmony/toolchains
  - export HCT_HOME=/opt/command-line-tools/bin
  - export PATH=$PATH:$JAVA_HOME/bin:$HDC_HOME:$HCT_HOME

stages:
  - build
  - test
  - upload

# hvigorw编译打包
build-job:
  stage: build
  script:
    # 安装依赖
    - ohpm install
        # 构建Hsp, 生成产物：${PROJECT_PATH}/{moduleName}/build/{productName}/outputs/{targetName}/(xxx.har | xxx.hsp)
        # - hvigorw assembleHsp --mode module -p module=library@default -p product=default --no-daemon
        # 构建Har, 生成产物：${PROJECT_PATH}/{moduleName}/build/{productName}/outputs/{targetName}/outputs/xxx.har
        # - hvigorw assembleHar --mode module -p module=library1@default -p product=default --no-daemon
        # 构建Hap, 生成产物：${PROJECT_PATH}/{moduleName}/build/{productName}/outputs/{targetName}/xxx.hap
        # - hvigorw assembleHap --mode module -p product=$PRODUCT_NAME -p buildMode=debug --no-daemon
    # 构建App, 生成产物: ${PROJECT_PATH}/build/outputs/{productName}/xxx.app
    - hvigorw assembleApp --mode project -p product=$PRODUCT_NAME -p buildMode=debug --no-daemon
    # 下载security file
    - curl --silent "https://gitlab.com/gitlab-org/incubation-engineering/mobile-devops/download-secure-files/-/raw/main/installer" | bash
    # 签名
    - java -jar $HDC_HOME/lib/hap-sign-tool.jar sign-app -keyAlias "$keyAlias" -signAlg "SHA256withECDSA" -mode "localSign" -appCertFile ".secure_files/.cer" -profileFile ".secure_files/.p7b" -inFile "$OUTPUT_PATH/$UNSIGNED_FILE" -keystoreFile ".secure_files/.p12" -outFile "$OUTPUT_PATH/$SIGNED_FILE" -keyPwd "$keyPwd" -keystorePwd "$keystorePwd" -signCode "1"
  # 创建review环境
  environment:
    name: review/$CI_COMMIT_REF_SLUG
    url: ${CI_API_V4_URL}/projects/${CI_PROJECT_ID}/jobs/artifacts/$CI_COMMIT_REF_NAME/download?job=build-job
  # 上传签名后的文件
  artifacts:
    paths:
      - $OUTPUT_PATH/$SIGNED_FILE

# codelinter静态扫描
lint-test-job:
  stage: test
  script:
    - codelinter -o codelinter.txt
    - |
        #!/bin/bash
        input_file="codelinter.txt"
        output_file="gl-code-quality-report.json"

        # 初始化变量
        declare -a issues
        current_path=""

        # 生成UUID的函数
        generate_uuid() {
            uuidgen
        }

        # 转义description中的特殊字符：双引号、正反斜杠
        escape_special_chars() {
            echo "$1" | sed 's/\\/\\\\/g; s/"/\\"/g; s/\//\\\//g'
        }

        # 读取文件逐行处理
        while IFS= read -r line
        do
            # 去除行尾的回车符
            line=$(echo "$line" | tr -d '\r')

            # 判断是否为path
            if [[ $line =~ ^/ ]]; then
                # 去掉路径中的括号部分，并去除末尾的换行符
                current_path=$(echo "$line" | sed 's/(.*)//' | tr -d '\n')
                # 去掉开头的"$CI_PROJECT_DIR/"字符串，只取相对路径
                current_path=$(echo "$current_path" | sed "s|^$CI_PROJECT_DIR/||")
            elif [[ $line =~ ^[0-9]+:[0-9]+ ]]; then
                # 提取行号，错误类型，描述，和规则名称
                line_info=$(echo "$line" | awk '{print $1}')
                severity="minor"  # 固定为 minor
                description=$(echo "$line" | awk '{$1=$2=""; print $0}' | awk '{$NF=""; print $0}' | tr -d '\n')
                check_name=$(echo "$line" | awk '{print $NF}' | tr -d '\n')
                fingerprint=$(generate_uuid)

                begin_line=$(echo "$line_info" | cut -d: -f1)
                end_line=$(echo "$line_info" | cut -d: -f2)

                # 去掉description和check_name中的多余空格
                description=$(echo "$description" | sed 's/^[ \t]*//;s/[ \t]*$//')
                check_name=$(echo "$check_name" | sed 's/^[ \t]*//;s/[ \t]*$//')

                # 转义description中的特殊字符
                description=$(escape_special_chars "$description")

                # 创建JSON对象并添加到数组中
                issue=$(printf '{
                    "engine_name": "codelinter",
                    "fingerprint": "%s",
                    "type": "issue",
                    "check_name": "%s",
                    "description": "%s",
                    "severity": "%s",
                    "location": {
                        "path": "%s",
                        "lines": {
                            "begin": %d,
                            "end": %d
                        }
                    }
                }' "$fingerprint" "$check_name" "$description" "$severity" "$current_path" "$begin_line" "$end_line")

                issues+=("$issue")
            fi
        done < "$input_file"

        # 将数组内容格式化为JSON数组并写入输出文件
        printf "[\n%s\n]\n" "$(IFS=','; echo "${issues[*]}")" > "$output_file"
  artifacts:
    reports:
      codequality: gl-code-quality-report.json

# 上传到制品库
upload-job:
  stage: upload
  image: alpine/curl
  rules:
    # 如果是从tag触发，即生产版本，则执行上传到制品库任务
    - if: '$CI_COMMIT_TAG  =~ /^v?\d+\.\d+\.\d+$/'
  script:
    # 上传到软件包库
    - 'curl --header "JOB-TOKEN: $CI_JOB_TOKEN" --upload-file $OUTPUT_PATH/$SIGNED_FILE "${CI_API_V4_URL}/projects/${CI_PROJECT_ID}/packages/generic/release/$CI_COMMIT_TAG/$SIGNED_FILE"'

3.4 分支策略

建议使用GitLab Workflow，可参考文档《快速开始极狐GitLab工作流——分支策略》。

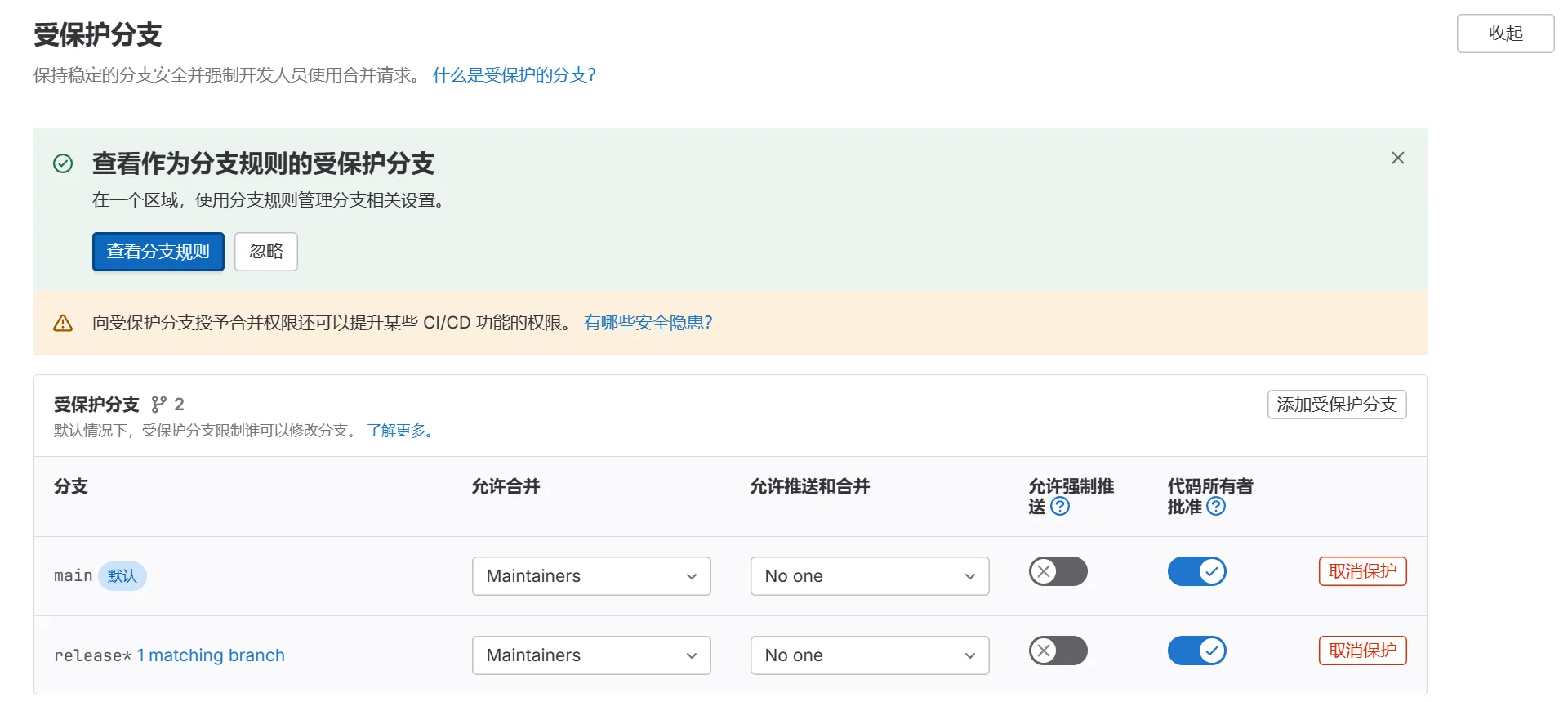

3.5 保护分支：防止越权提交

参考文档《快速开始极狐GitLab工作流——保护分支》配置。

/gitlab_harmony_devops/image10.webp

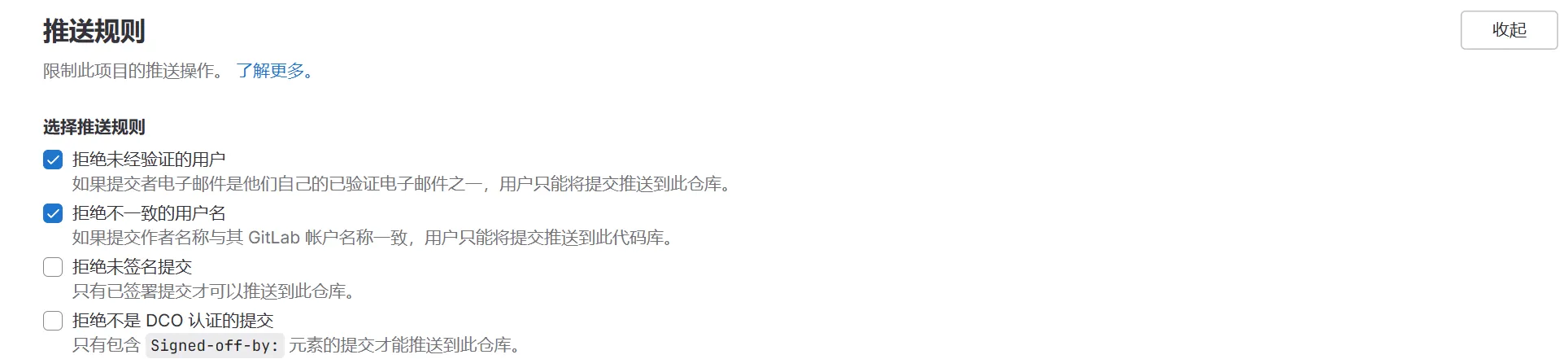

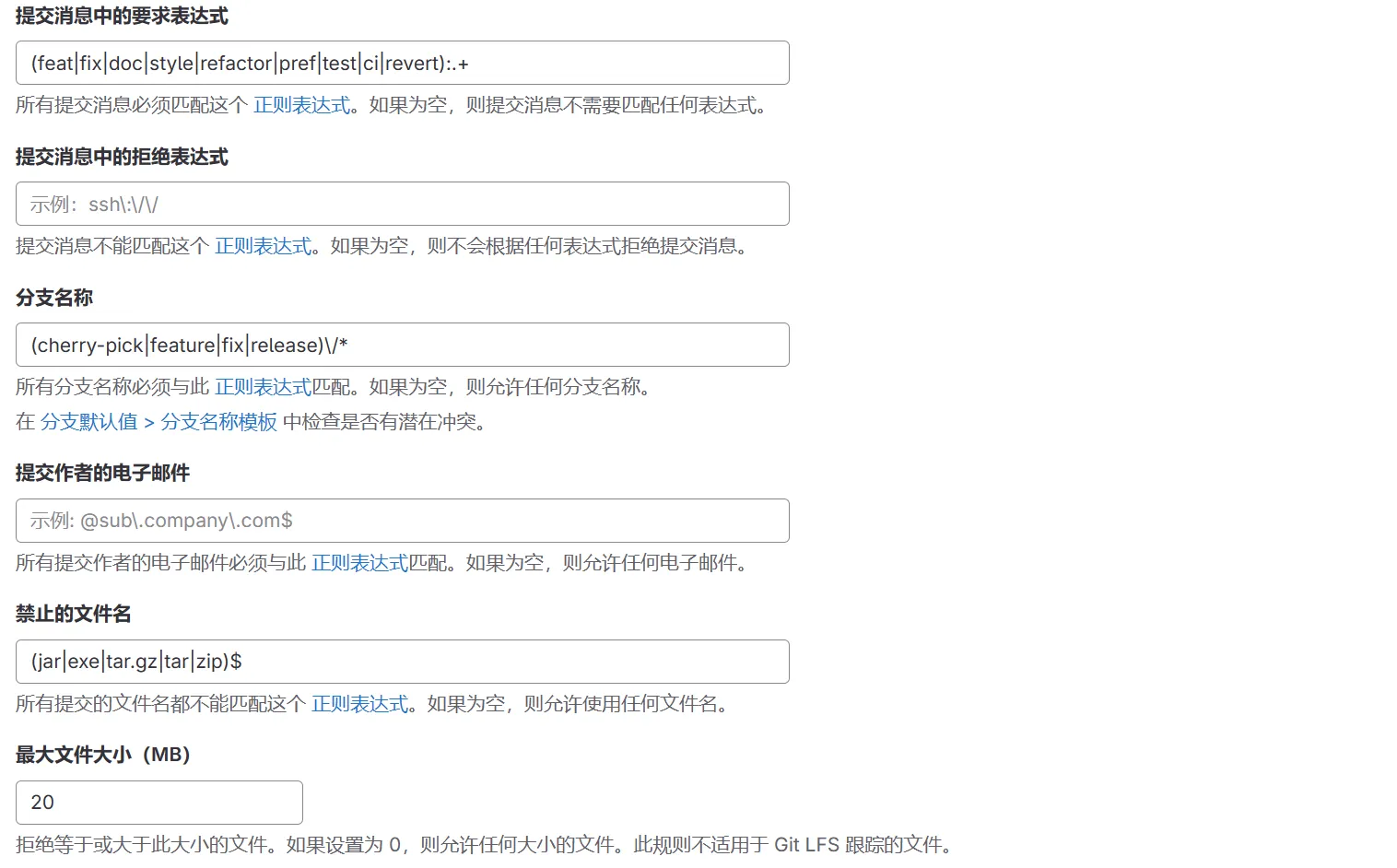

3.6 推送规则：规范提交信息

参考文档《快速开始极狐GitLab工作流——分支命名规则》、《快速开始极狐GitLab工作流——代码推送规则》配置。

/gitlab_harmony_devops/image11.webp

/gitlab_harmony_devops/image12.webp

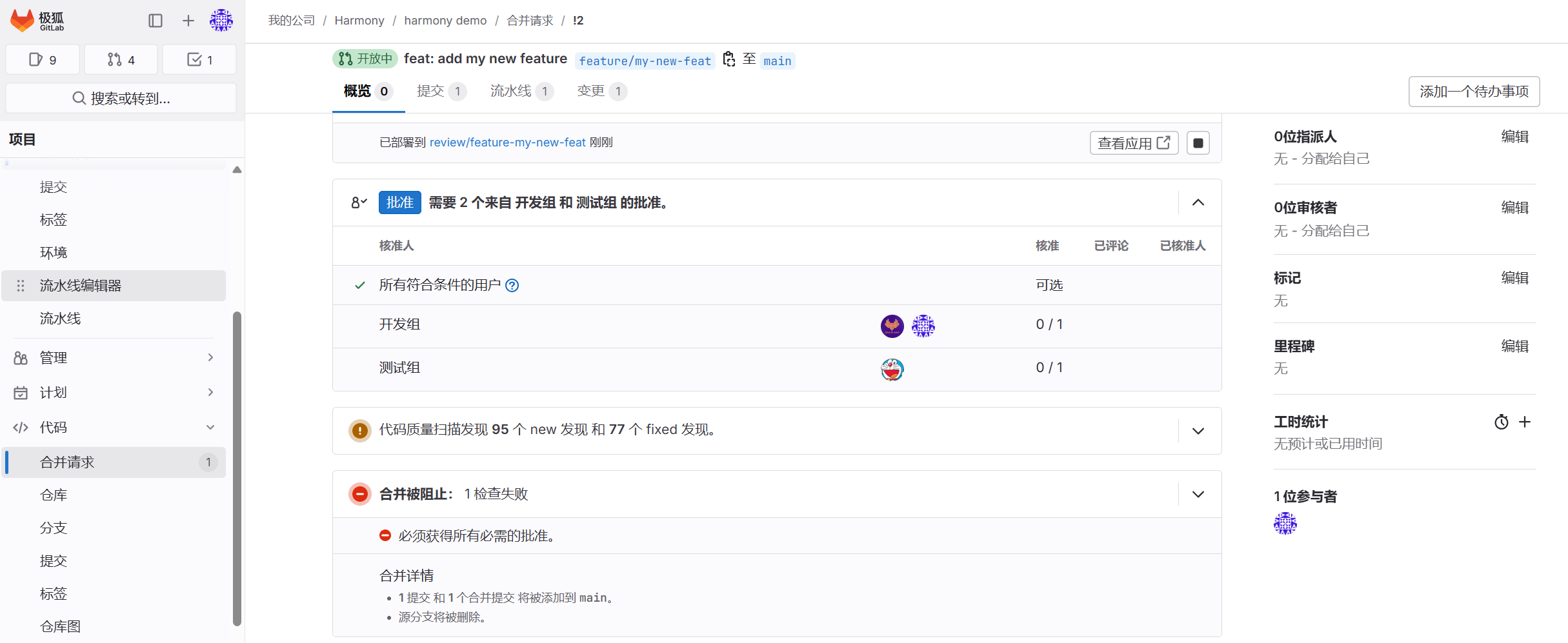

3.7 代码评审：提高代码质量

参考文档《快速开始极狐GitLab工作流——代码评审》配置“合并请求批准”和“代码所有者CodeOwner”。

若未经过审核人审批，则无法合并代码。

/gitlab_harmony_devops/image13.png

3.8 代码扫描：Code Linter

Harmony官方提供了静态扫描工具Code Linter，已在3.3流水线配置中进行了集成，用户可根据Harmony官方文档修改项目中的code-linter.json5文件，自定义规则或使用不同的规则集。

注意，由于当前Harmony的Code Linter对于Error、Warn区分的不是很好，也没有优先级的定义，所以在GitLab中，所有的质量问题均显示为“次要”，后续等Harmony完善后可再做调整。

扫描后的结果可在以下位置查询：

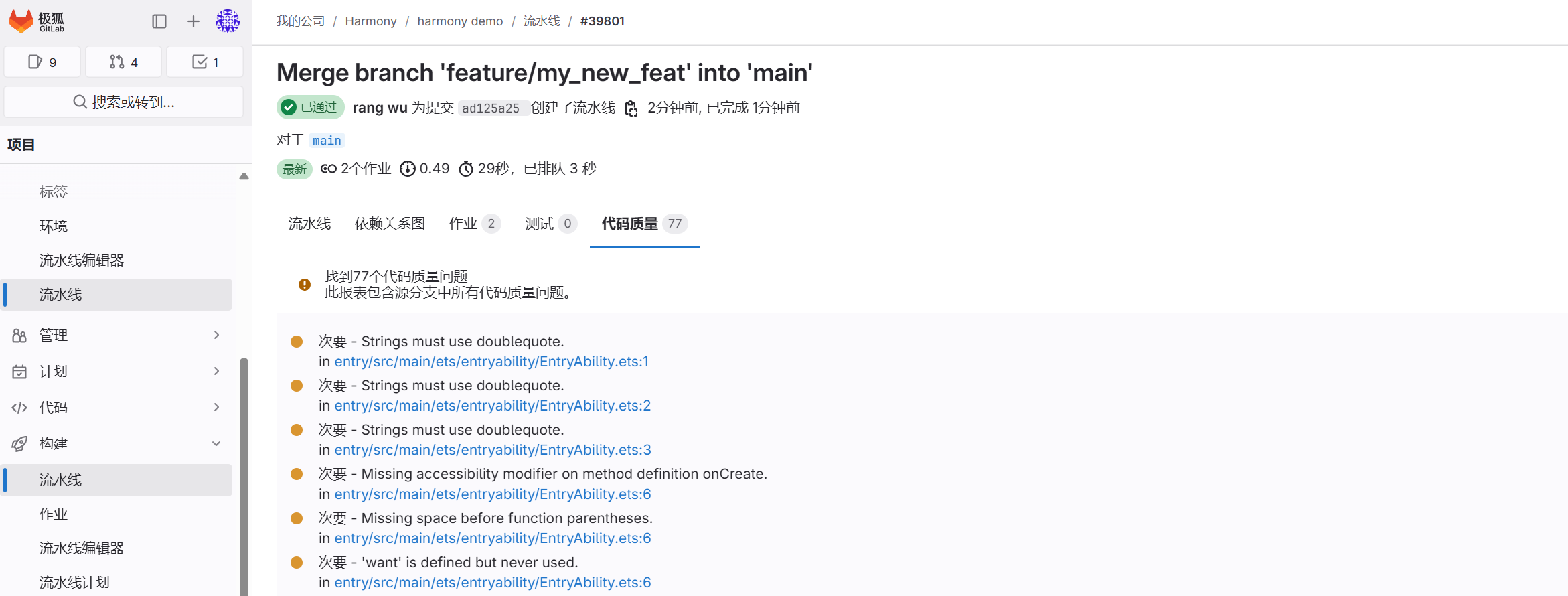

  • 流水线：显示流水线运行分支的全量报告。 /gitlab_harmony_devops/image14.png

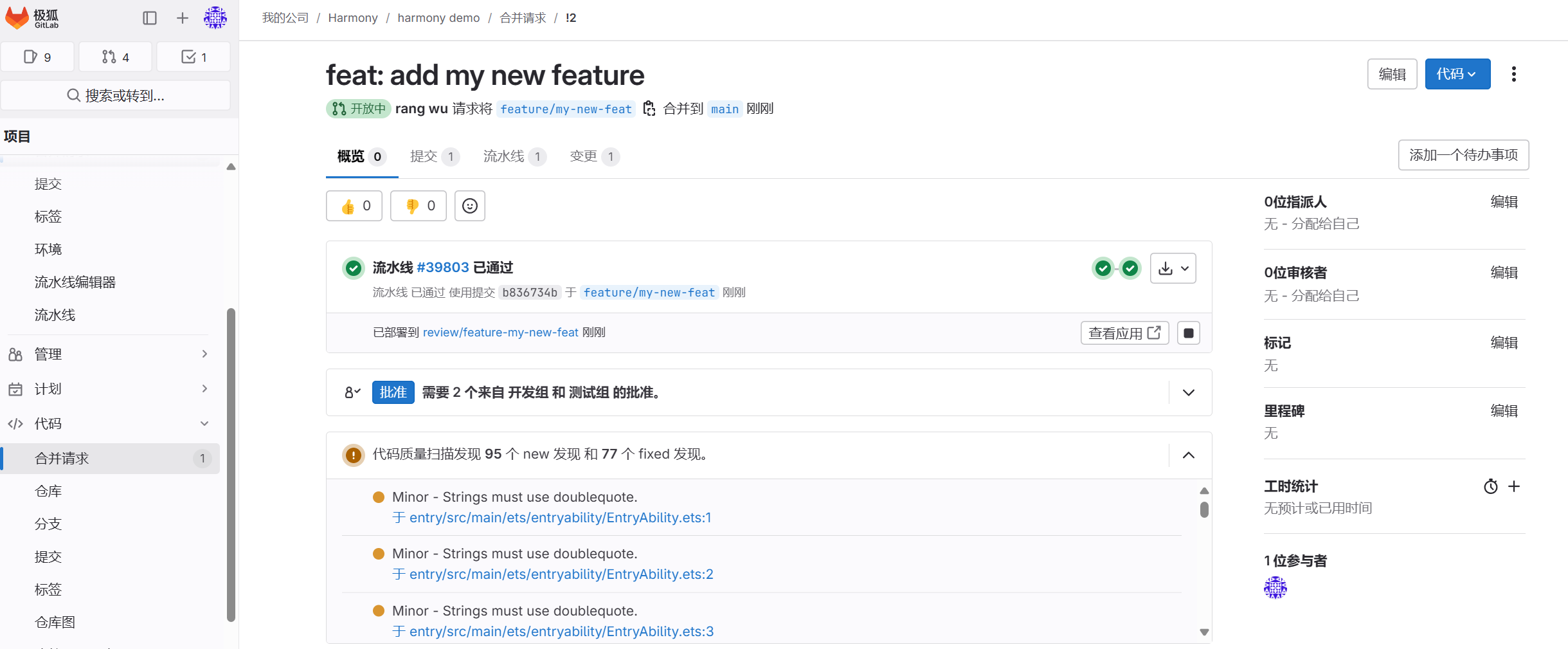

  • 合并请求：显示合并请求源分支相较于目标分支的差异报告。 /gitlab_harmony_devops/image15.png

3.9 制品管理

在3.3流水线配置中，已将编译构建并签名后的软件包上传到GitLab，可在以下位置获取：

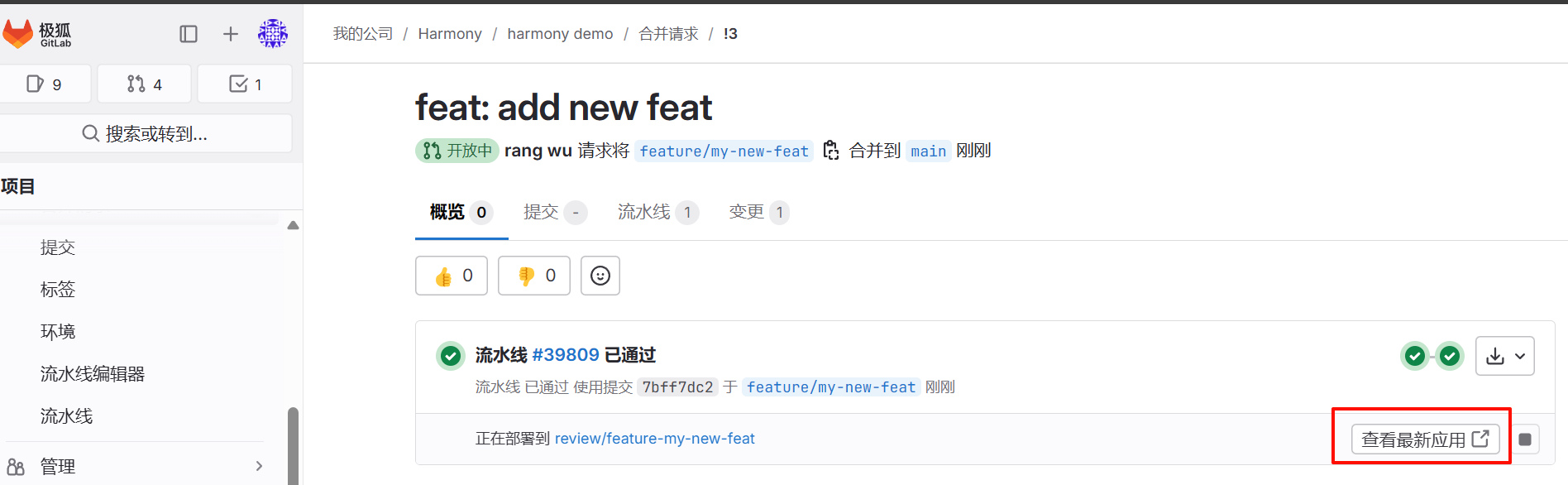

  • 合并请求：如从feature/my-new-feat合并到main分支，流水线会基于feature/my-new-feat分支进行打包。开发、测试人员可点击合并请求中的“查看最新应用”下载feature/my-new-feat分支的软件包。一般用于测试，并可将测试结果作为评审意见参与代码评审，提高产品、研发、测试协同效率。 /gitlab_harmony_devops/image16.png

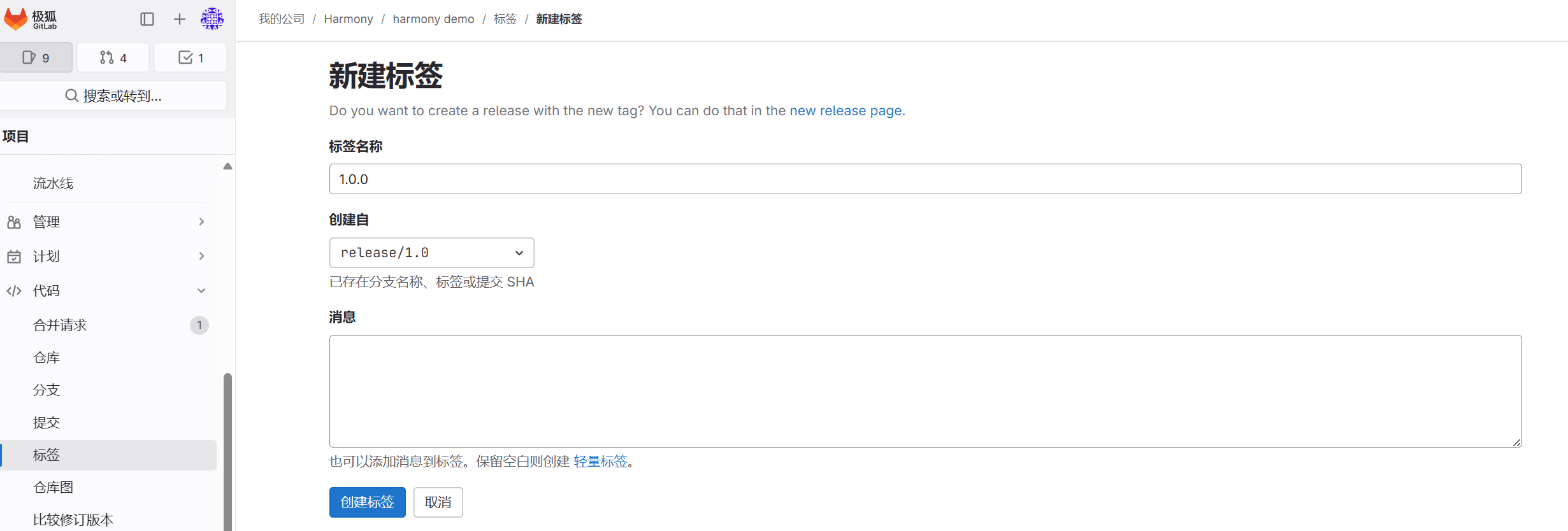

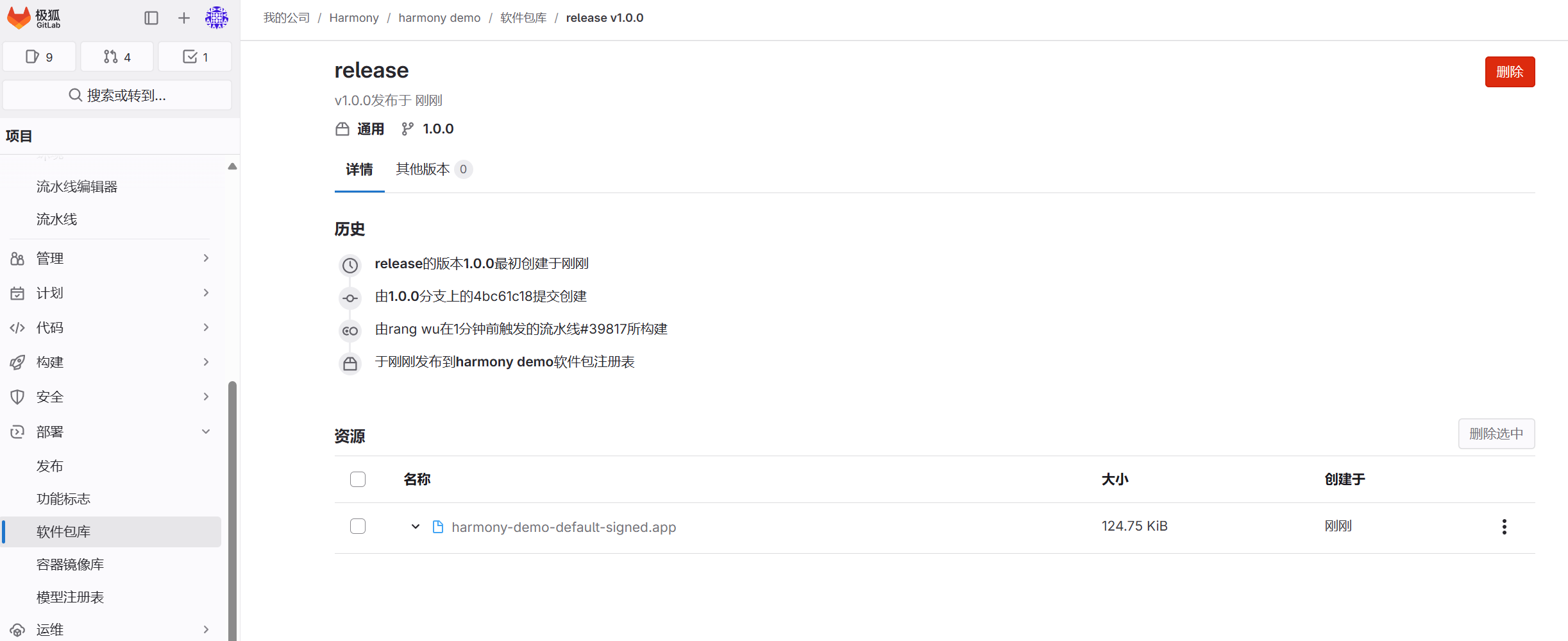

  • 软件包库：如测试完成，准备正式发版，可基于main分支创建release分支，再基于release分支打上标签Tag。对于从Tag触发的流水线，会将软件包上传到GitLab软件包库，作为正式发版的制品。 /gitlab_harmony_devops/image17.png /gitlab_harmony_devops/image18.png

更新于 2024-08-21
