极狐GitLab鸿蒙开发场景DevOps解决方案

Posts

August 21, 2024

参考资料

获取命令行工具-Command Line Tools - 华为HarmonyOS开发者 (huawei.com)

搭建流水线-Command Line Tools - 华为HarmonyOS开发者 (huawei.com)

应用/服务签名-DevEco Studio - 华为HarmonyOS开发者 (huawei.com)

修订记录

日期内容

2024.08.21 创建文档

重要说明

该项目基于极狐GitLab专业版进行设置和演示

该项目地址 https://presales-demo.jihulab.com/mycompany/harmony/harmony-demo

该文档基于于HarmonyOS NEXT Developer Beta5，最低仅支持OpenHarmony API 9的项目，由于Harmony项目也在高速演进和迭代，其他HarmonyOS版本仅供参考。

日期	内容
2024.08.21	创建文档

1. 环境依赖

服务端
- 已安装极狐GitLab专业版，如未安装，可参考《极狐GitLab私有化部署指南》安装部署。
- 一台8C、32G、500G及以上配置的Linux服务器，x86架构，建议Ubuntu操作系统，用于执行Harmony项目的流水线，并根据项目大小与并发任务适当增加配置。
开发机
- 有Harmony项目，至少是OpenHarmony API 9版本，不支持更低版本。
- 已安装git客户端。

2. 环境配置

注意：以下操作均在GitLab Runner所在服务器进行。

2.1 安装GitLab Runner

参考文档安装GitLab Runner，以Ubuntu为例：

# 添加极狐GitLab仓库
curl -L "https://packages.gitlab.com/install/repositories/runner/gitlab-runner/script.deb.sh" | sudo bash

# 安装GitLab Runner
sudo apt-get install gitlab-runner

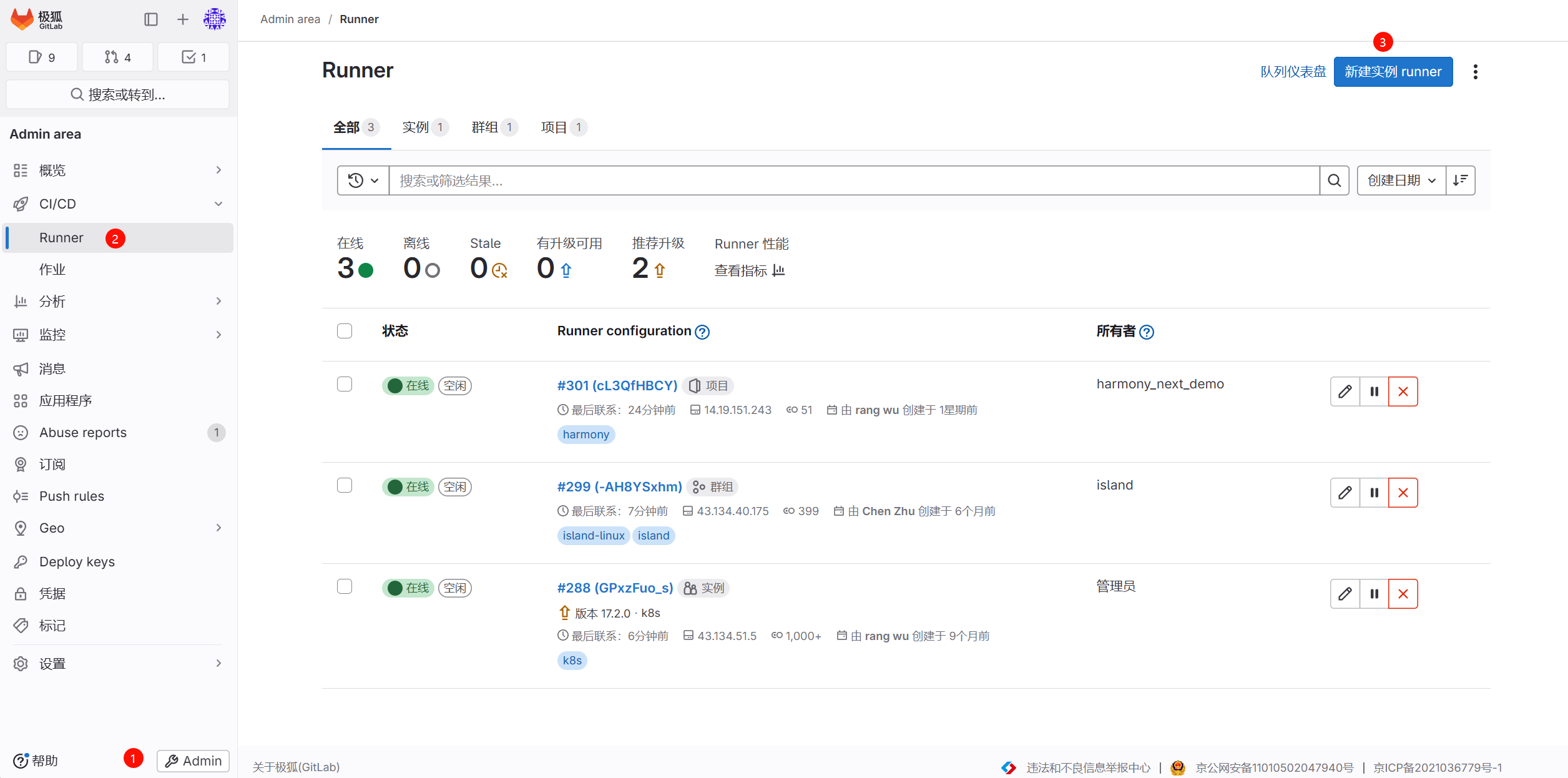

打开极狐GitLab，在全局（需GitLab管理员）或在指定的群组或项目中创建Runner。

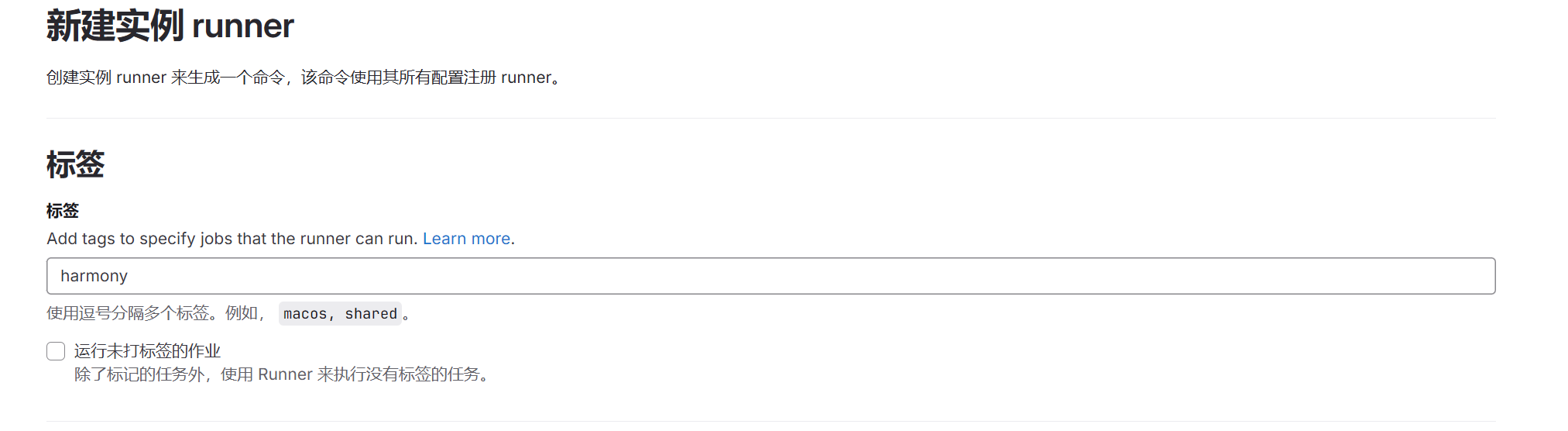

输入Runner标签，如harmony，创建Runner。

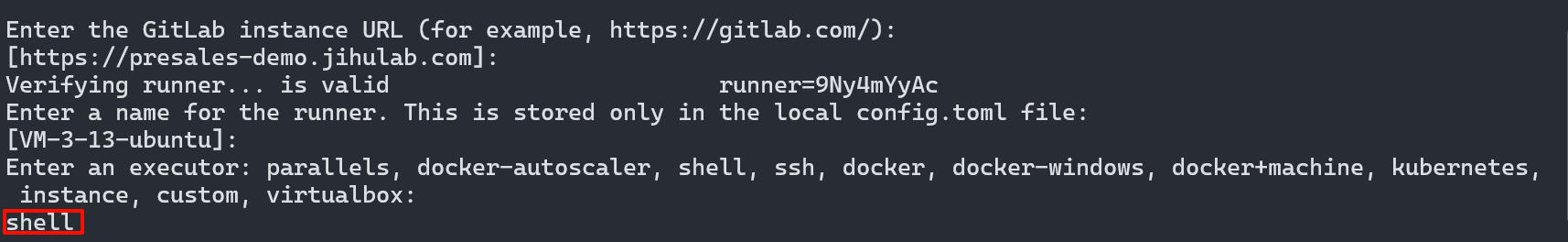

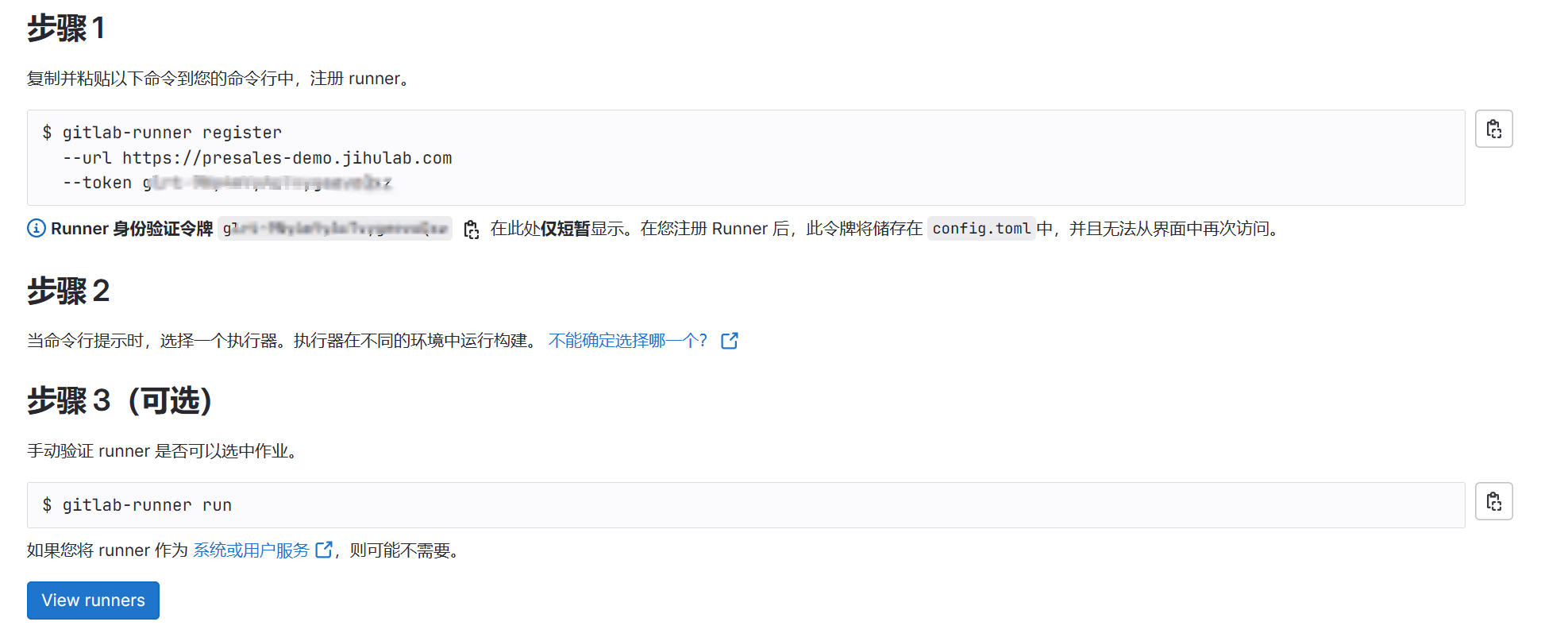

根据页面提示，在GitLab Runner中执行命令：
- 第一步直接按回车。
- 第二步输入shell。

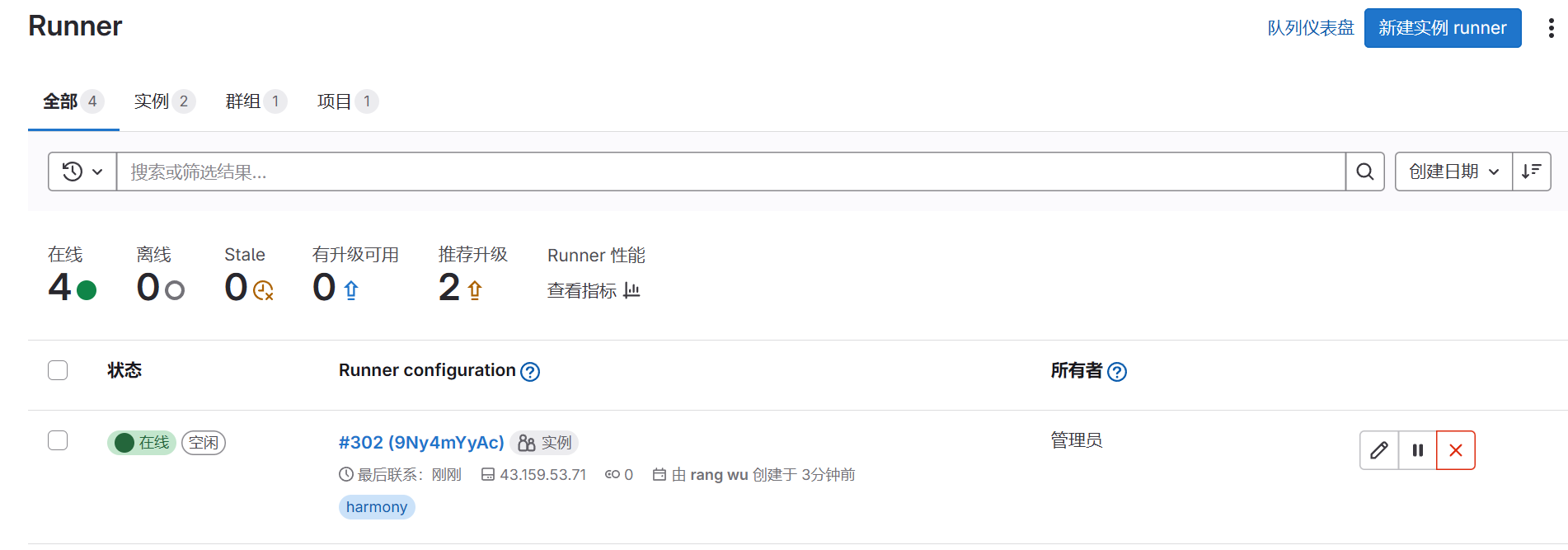

在GitLab页面查看Runner状态。
修改/etc/gitlab-runner/config.toml中的concurrent=5，表示可以并发的任务数，可根据实际情况和资源配置修改。

2.2 安装环境依赖

参考Harmony官方文档，分别安装并配置JDK、命令行工具、hdc、hvigor、npm、ohpm、libGL1，以下是Ubuntu操作系统下的简化命令，具体以官方为准：

# 安装JDK17
wget https://download.oracle.com/java/17/latest/jdk-17_linux-x64_bin.tar.gz
mkdir /opt
tar -xvf jdk-17_linux-x64_bin.tar.gz -C /opt/
export JAVA_HOME=/opt/jdk-17.0.12
export PATH=$PATH:$JAVA_HOME/bin
java -version

# 安装command line
## 访问 https://developer.huawei.com/consumer/cn/download/，下载 Command Line Tools For HarmonyOS for Linux，并上传到Runner所在服务器
unzip -d /opt/ commandline-tools-linux-x64-5.0.3.700.zip
chmod -R 777 /opt/command-line-tools

# 配置hdc环境变量
export HDC_HOME=/opt/command-line-tools/sdk/HarmonyOS-NEXT-DB5/openharmony/toolchains
export PATH=$PATH:$HDC_HOME

# 配置hvigor环境变量
export PATH=/opt/command-line-tools/bin:$PATH

# 配置npm镜像仓库
apt install npm
npm config set registry=https://repo.huaweicloud.com/repository/npm/
npm config set @ohos:registry=https://repo.harmonyos.com/npm/

# 安装ohpm
export PATH=/opt/command-line-tools/bin:$PATH
ohpm config set registry https://ohpm.openharmony.cn/ohpm/
ohpm config set strict_ssl false

# 安装libGL1
apt install libgl1-mesa-dev

3. 项目配置

3.1 初始化项目

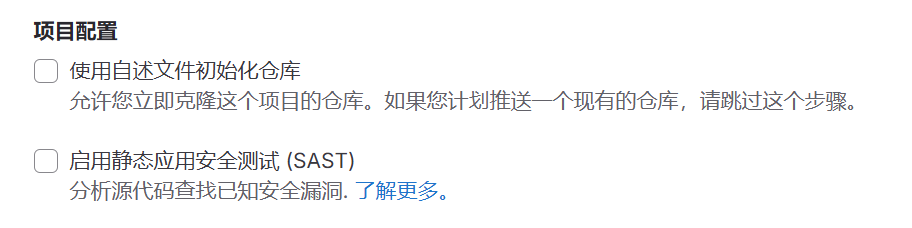

在极狐GitLab中创建空白项目，如harmony demo，取消勾选“使用自述文件初始化仓库”。

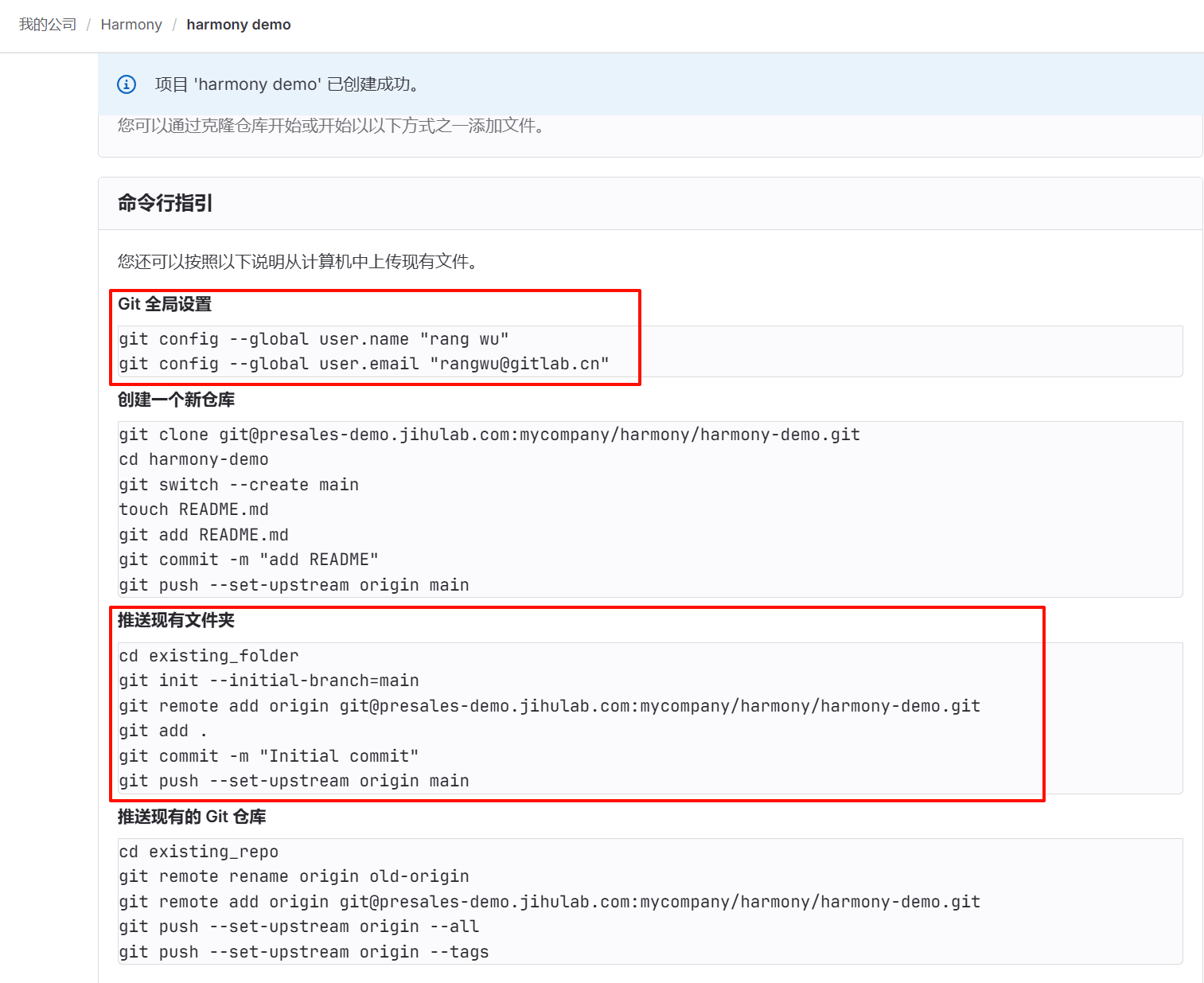

根据harmony demo的提示，在开发机本地初始化已存在的Harmony项目，将本地代码上传到GitLab。

3.2 申请HAP签名

从NEXT Developer Beta3版本开始，所有的HAP、APP文件需开启签名，否则将导致构建出的包无法安装到设备上。

如果仅开发环境进行调试，DevEco提供了自动签名。
如果要发布应用，或在流水线中自动构建、打包，需参考以下步骤获取相关证书：
- 参考官方文档生成密钥和证书请求文件，分别是一个.p12文件和.csr文件。
- 参考官方文档生成发布证书，这是一个.cer文件。
- 参考官方文档生成发布Profile，这是一个.p7b文件。

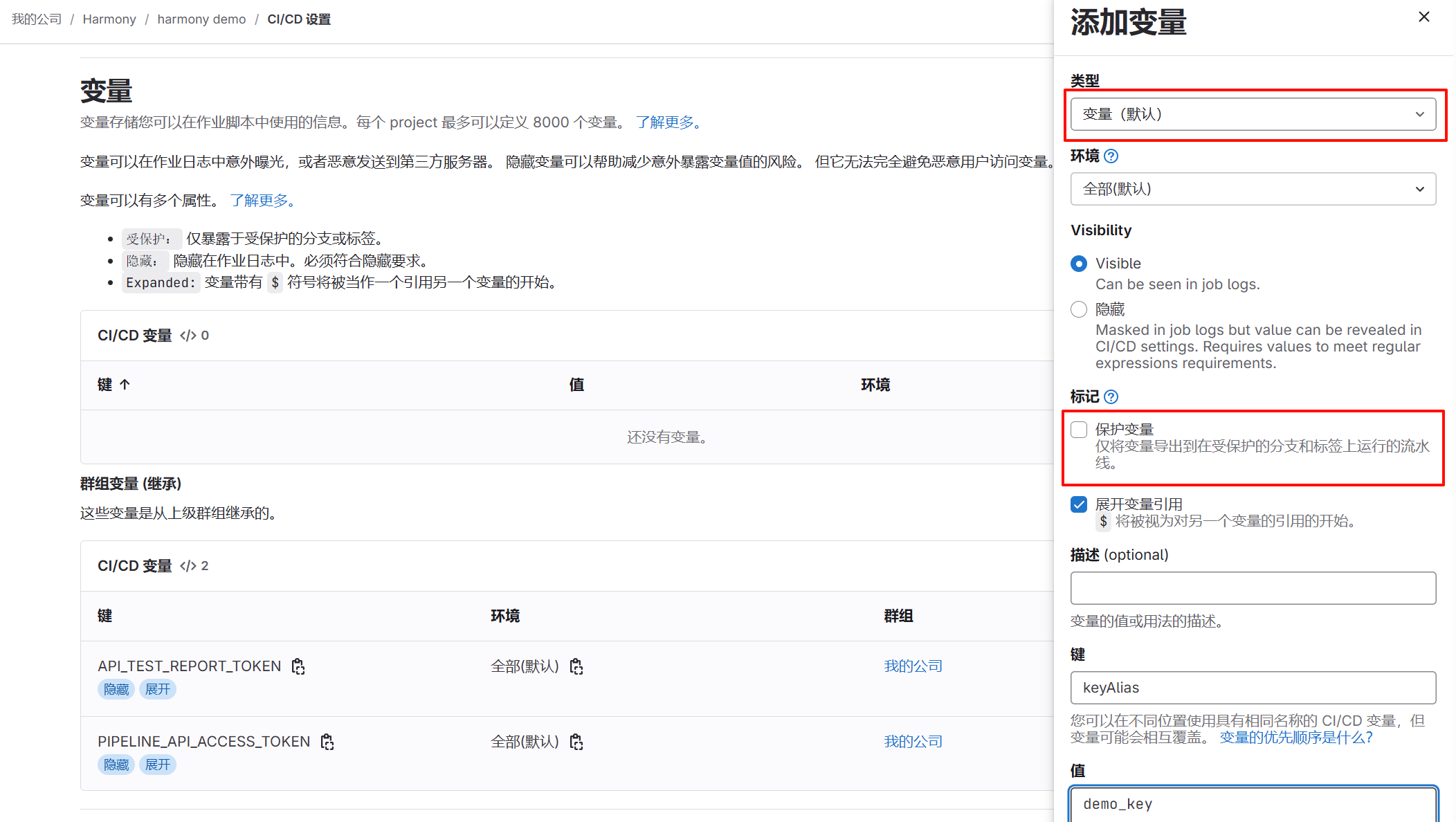

在当前项目harmony demo“设置——CI/CD——变量”中创建环境变量，类型为**“变量” ，取消勾选“保护变量”：**
- keyPwd：申请.p12文件时的password
- keyAlias：申请.csr文件时的keyAlias
- keystorePwd：申请.csr文件时的password，正常与keyPwd一致
在当前项目harmony demo“设置——CI/CD——Secure files”中上传以下文件：
- 密钥.p12文件。注意请将文件直接改名为.p12，再上传。
- 证书.cer文件。注意请将文件直接改名为.cer，再上传。
- Profile.p7b文件。注意请将文件直接改名为.p7b，再上传。

3.3 流水线配置

在当前项目harmony demo创建流水线，内容如下，需修改：

PRODUCT_NAME：对应项目 build-profile.json5 中的products的name
OUTPUT_PATH：构建文件的输出路径，APP和HAP的输出路径不一样
UNSIGNED_FILE：未签名的文件路径
SIGNED_FILE：签名的文件路径
before_script中的环境变量需与2.2章节配置的环境变量一致

根据实际情况修改build-job的构建命令，如构建Hap或构建Hsp

# 仅在Tag为harmony的Runner中执行
default:
  tags:
    - harmony

variables:
  # 对应 build-profile.json5 中的products的name
  PRODUCT_NAME: default
  # 输出路径
  OUTPUT_PATH: build/outputs/$PRODUCT_NAME
  # 未签名文件名
  UNSIGNED_FILE: $CI_PROJECT_NAME-$PRODUCT_NAME-unsigned.app
  # 已签名文件名
  SIGNED_FILE: $CI_PROJECT_NAME-$PRODUCT_NAME-signed.app

# 添加环境变量
before_script:
  - export JAVA_HOME=/opt/jdk-17.0.12
  - export HDC_HOME=/opt/command-line-tools/sdk/HarmonyOS-NEXT-DB5/openharmony/toolchains
  - export HCT_HOME=/opt/command-line-tools/bin
  - export PATH=$PATH:$JAVA_HOME/bin:$HDC_HOME:$HCT_HOME

stages:
  - build
  - test
  - upload

# hvigorw编译打包
build-job:
  stage: build
  script:
    # 安装依赖
    - ohpm install
        # 构建Hsp, 生成产物：${PROJECT_PATH}/{moduleName}/build/{productName}/outputs/{targetName}/(xxx.har | xxx.hsp)
        # - hvigorw assembleHsp --mode module -p module=library@default -p product=default --no-daemon
        # 构建Har, 生成产物：${PROJECT_PATH}/{moduleName}/build/{productName}/outputs/{targetName}/outputs/xxx.har
        # - hvigorw assembleHar --mode module -p module=library1@default -p product=default --no-daemon
        # 构建Hap, 生成产物：${PROJECT_PATH}/{moduleName}/build/{productName}/outputs/{targetName}/xxx.hap
        # - hvigorw assembleHap --mode module -p product=$PRODUCT_NAME -p buildMode=debug --no-daemon
    # 构建App, 生成产物: ${PROJECT_PATH}/build/outputs/{productName}/xxx.app
    - hvigorw assembleApp --mode project -p product=$PRODUCT_NAME -p buildMode=debug --no-daemon
    # 下载security file
    - curl --silent "https://gitlab.com/gitlab-org/incubation-engineering/mobile-devops/download-secure-files/-/raw/main/installer" | bash
    # 签名
    - java -jar $HDC_HOME/lib/hap-sign-tool.jar sign-app -keyAlias "$keyAlias" -signAlg "SHA256withECDSA" -mode "localSign" -appCertFile ".secure_files/.cer" -profileFile ".secure_files/.p7b" -inFile "$OUTPUT_PATH/$UNSIGNED_FILE" -keystoreFile ".secure_files/.p12" -outFile "$OUTPUT_PATH/$SIGNED_FILE" -keyPwd "$keyPwd" -keystorePwd "$keystorePwd" -signCode "1"
  # 创建review环境
  environment:
    name: review/$CI_COMMIT_REF_SLUG
    url: ${CI_API_V4_URL}/projects/${CI_PROJECT_ID}/jobs/artifacts/$CI_COMMIT_REF_NAME/download?job=build-job
  # 上传签名后的文件
  artifacts:
    paths:
      - $OUTPUT_PATH/$SIGNED_FILE

# codelinter静态扫描
lint-test-job:
  stage: test
  script:
    - codelinter -o codelinter.txt
    - |
        #!/bin/bash
        input_file="codelinter.txt"
        output_file="gl-code-quality-report.json"

        # 初始化变量
        declare -a issues
        current_path=""

        # 生成UUID的函数
        generate_uuid() {
            uuidgen
        }

        # 转义description中的特殊字符：双引号、正反斜杠
        escape_special_chars() {
            echo "$1" | sed 's/\\/\\\\/g; s/"/\\"/g; s/\//\\\//g'
        }

        # 读取文件逐行处理
        while IFS= read -r line
        do
            # 去除行尾的回车符
            line=$(echo "$line" | tr -d '\r')

            # 判断是否为path
            if [[ $line =~ ^/ ]]; then
                # 去掉路径中的括号部分，并去除末尾的换行符
                current_path=$(echo "$line" | sed 's/(.*)//' | tr -d '\n')
                # 去掉开头的"$CI_PROJECT_DIR/"字符串，只取相对路径
                current_path=$(echo "$current_path" | sed "s|^$CI_PROJECT_DIR/||")
            elif [[ $line =~ ^[0-9]+:[0-9]+ ]]; then
                # 提取行号，错误类型，描述，和规则名称
                line_info=$(echo "$line" | awk '{print $1}')
                severity="minor"  # 固定为 minor
                description=$(echo "$line" | awk '{$1=$2=""; print $0}' | awk '{$NF=""; print $0}' | tr -d '\n')
                check_name=$(echo "$line" | awk '{print $NF}' | tr -d '\n')
                fingerprint=$(generate_uuid)

                begin_line=$(echo "$line_info" | cut -d: -f1)
                end_line=$(echo "$line_info" | cut -d: -f2)

                # 去掉description和check_name中的多余空格
                description=$(echo "$description" | sed 's/^[ \t]*//;s/[ \t]*$//')
                check_name=$(echo "$check_name" | sed 's/^[ \t]*//;s/[ \t]*$//')

                # 转义description中的特殊字符
                description=$(escape_special_chars "$description")

                # 创建JSON对象并添加到数组中
                issue=$(printf '{
                    "engine_name": "codelinter",
                    "fingerprint": "%s",
                    "type": "issue",
                    "check_name": "%s",
                    "description": "%s",
                    "severity": "%s",
                    "location": {
                        "path": "%s",
                        "lines": {
                            "begin": %d,
                            "end": %d
                        }
                    }
                }' "$fingerprint" "$check_name" "$description" "$severity" "$current_path" "$begin_line" "$end_line")

                issues+=("$issue")
            fi
        done < "$input_file"

        # 将数组内容格式化为JSON数组并写入输出文件
        printf "[\n%s\n]\n" "$(IFS=','; echo "${issues[*]}")" > "$output_file"
  artifacts:
    reports:
      codequality: gl-code-quality-report.json

# 上传到制品库
upload-job:
  stage: upload
  image: alpine/curl
  rules:
    # 如果是从tag触发，即生产版本，则执行上传到制品库任务
    - if: '$CI_COMMIT_TAG  =~ /^v?\d+\.\d+\.\d+$/'
  script:
    # 上传到软件包库
    - 'curl --header "JOB-TOKEN: $CI_JOB_TOKEN" --upload-file $OUTPUT_PATH/$SIGNED_FILE "${CI_API_V4_URL}/projects/${CI_PROJECT_ID}/packages/generic/release/$CI_COMMIT_TAG/$SIGNED_FILE"'

3.7 代码评审：提高代码质量

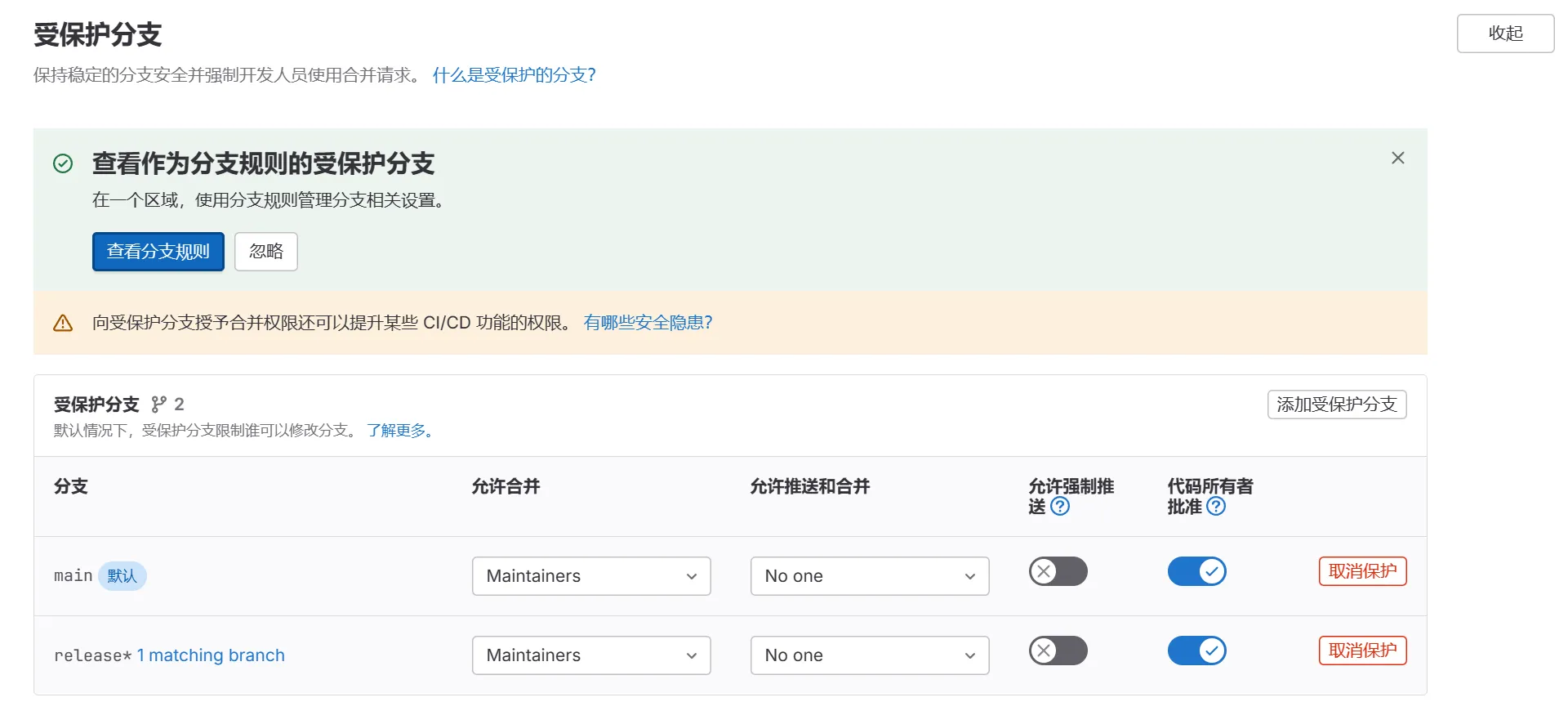

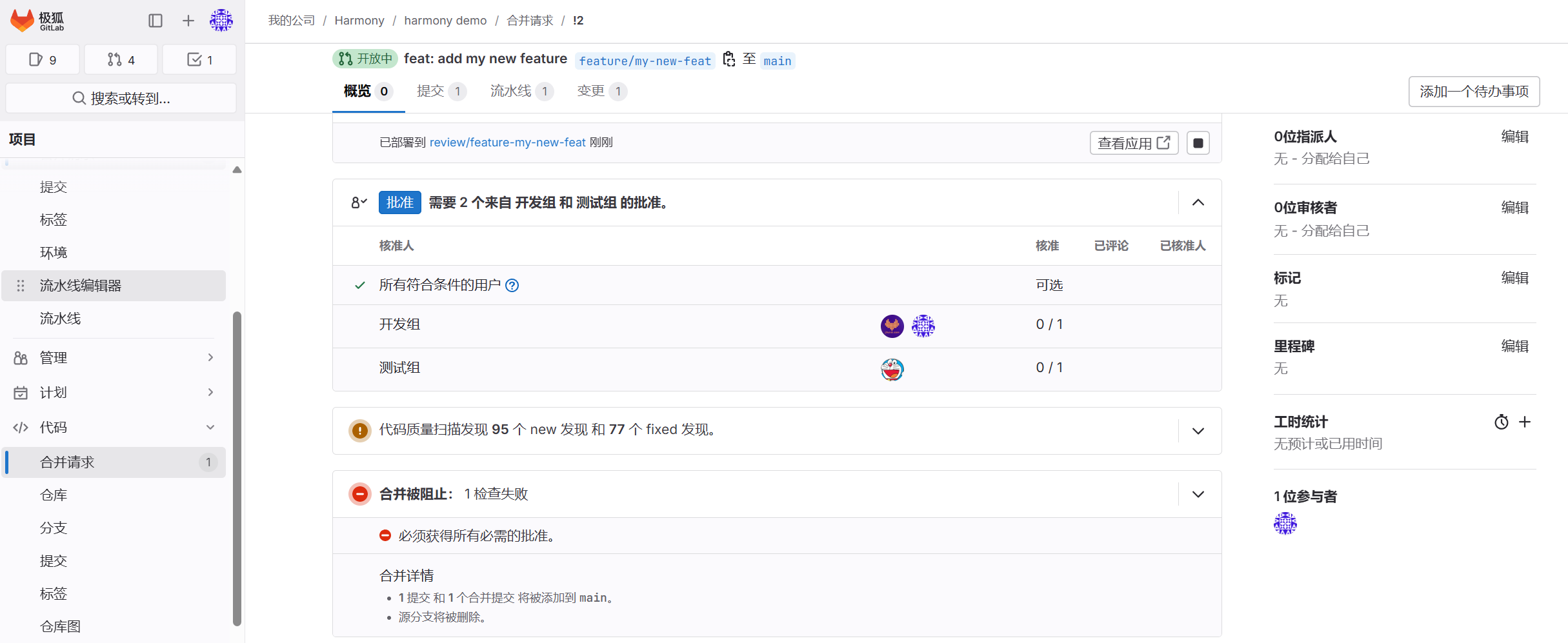

参考文档《快速开始极狐GitLab工作流——代码评审》配置“合并请求批准”和“代码所有者CodeOwner”。

若未经过审核人审批，则无法合并代码。

3.8 代码扫描：Code Linter

Harmony官方提供了静态扫描工具Code Linter，已在3.3流水线配置中进行了集成，用户可根据Harmony官方文档修改项目中的code-linter.json5文件，自定义规则或使用不同的规则集。

注意，由于当前Harmony的Code Linter对于Error、Warn区分的不是很好，也没有优先级的定义，所以在GitLab中，所有的质量问题均显示为“次要”，后续等Harmony完善后可再做调整。

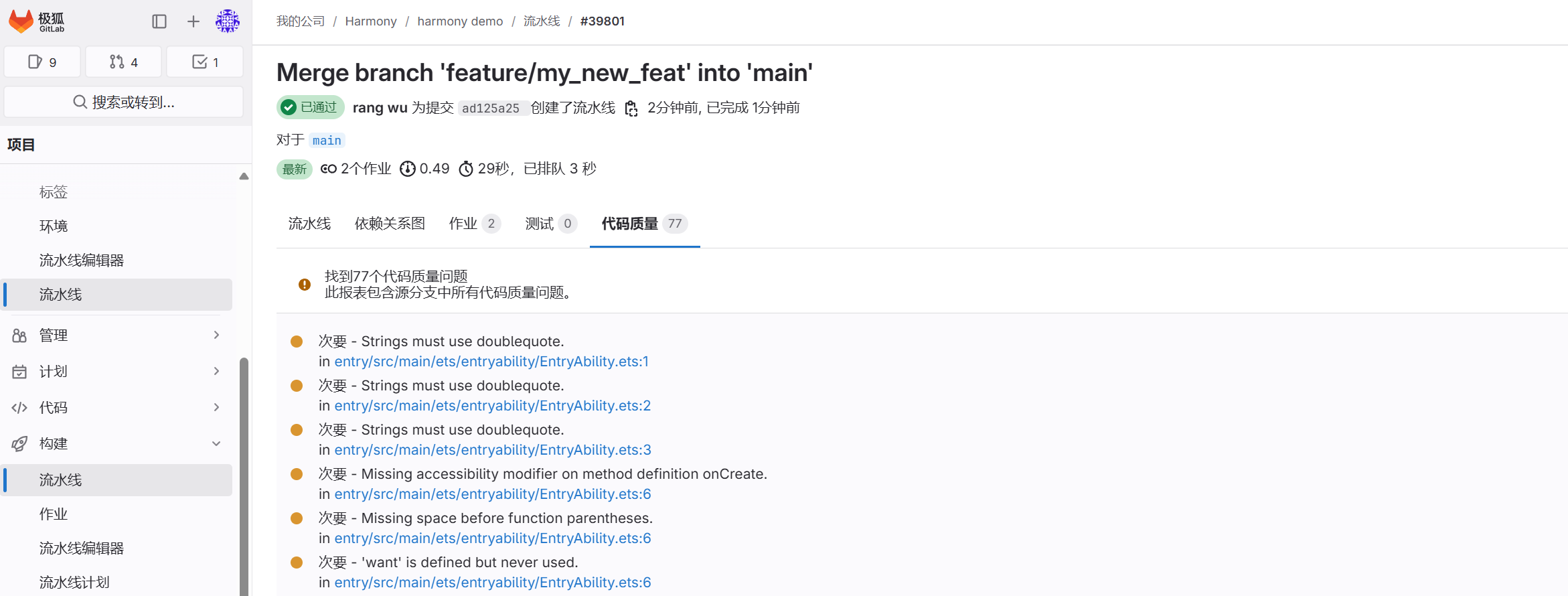

扫描后的结果可在以下位置查询：

流水线：显示流水线运行分支的全量报告。

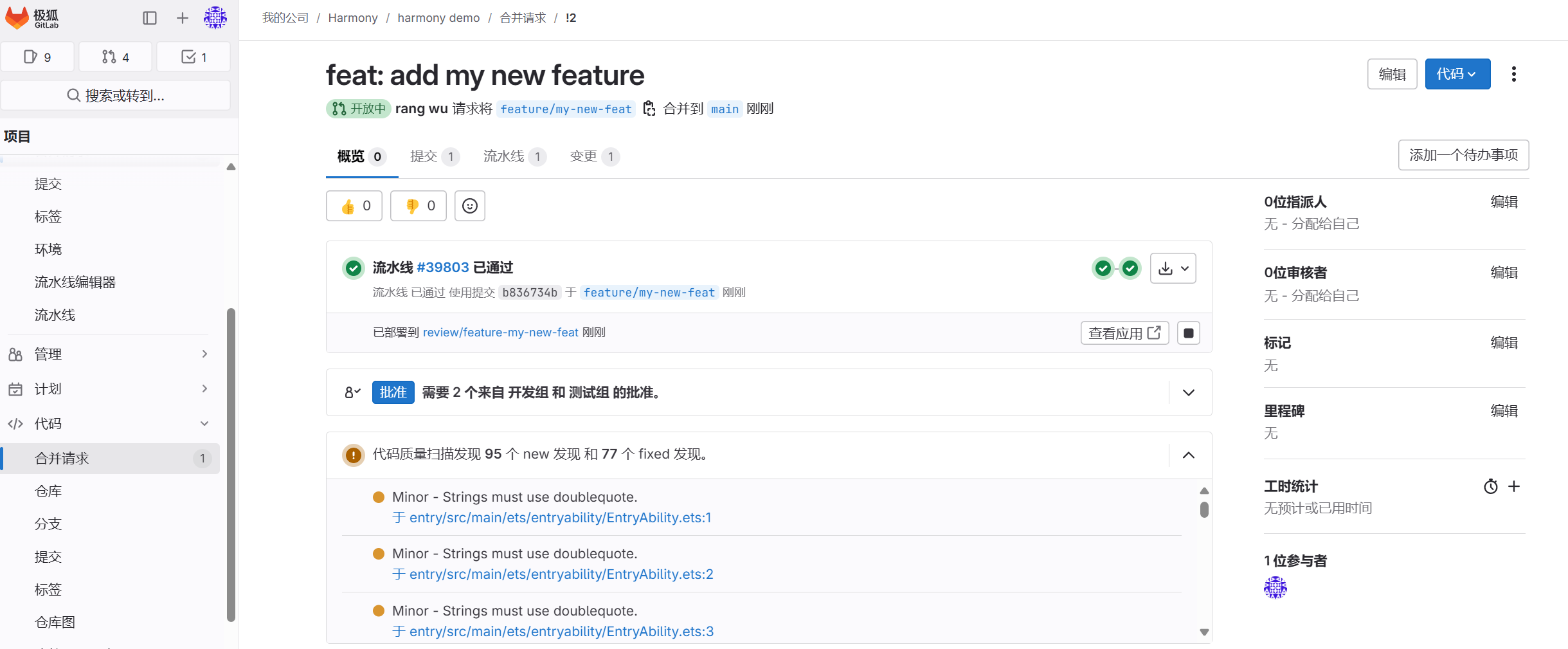

合并请求：显示合并请求源分支相较于目标分支的差异报告。

3.9 制品管理

在3.3流水线配置中，已将编译构建并签名后的软件包上传到GitLab，可在以下位置获取：

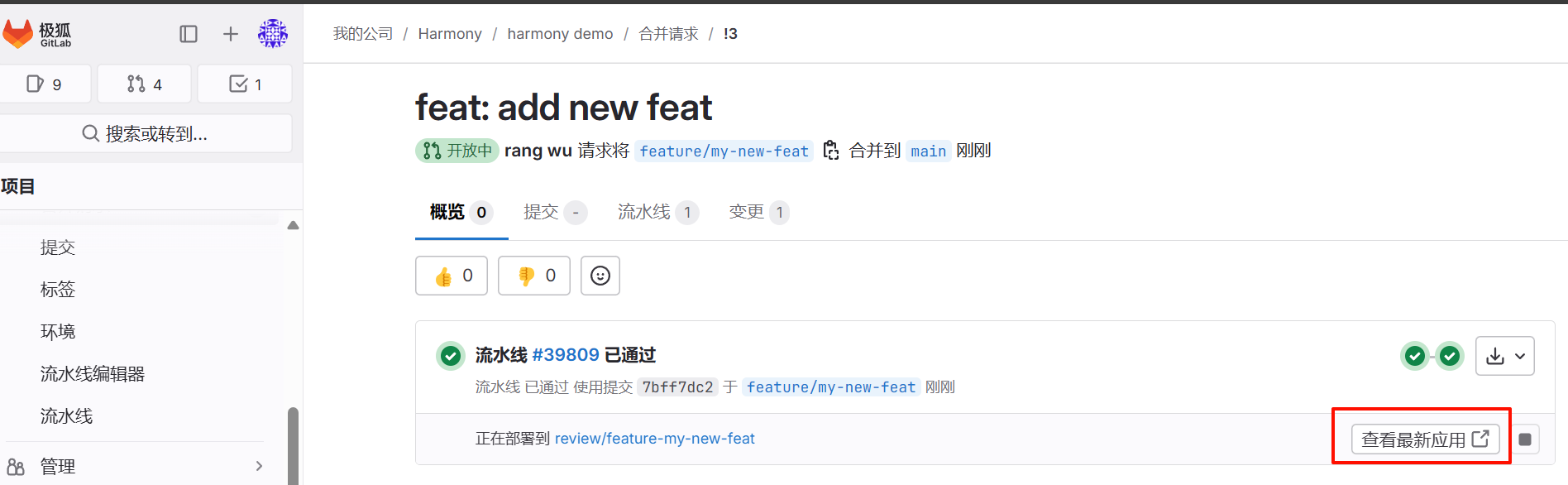

合并请求：如从feature/my-new-feat合并到main分支，流水线会基于feature/my-new-feat分支进行打包。开发、测试人员可点击合并请求中的“查看最新应用”下载feature/my-new-feat分支的软件包。一般用于测试，并可将测试结果作为评审意见参与代码评审，提高产品、研发、测试协同效率。

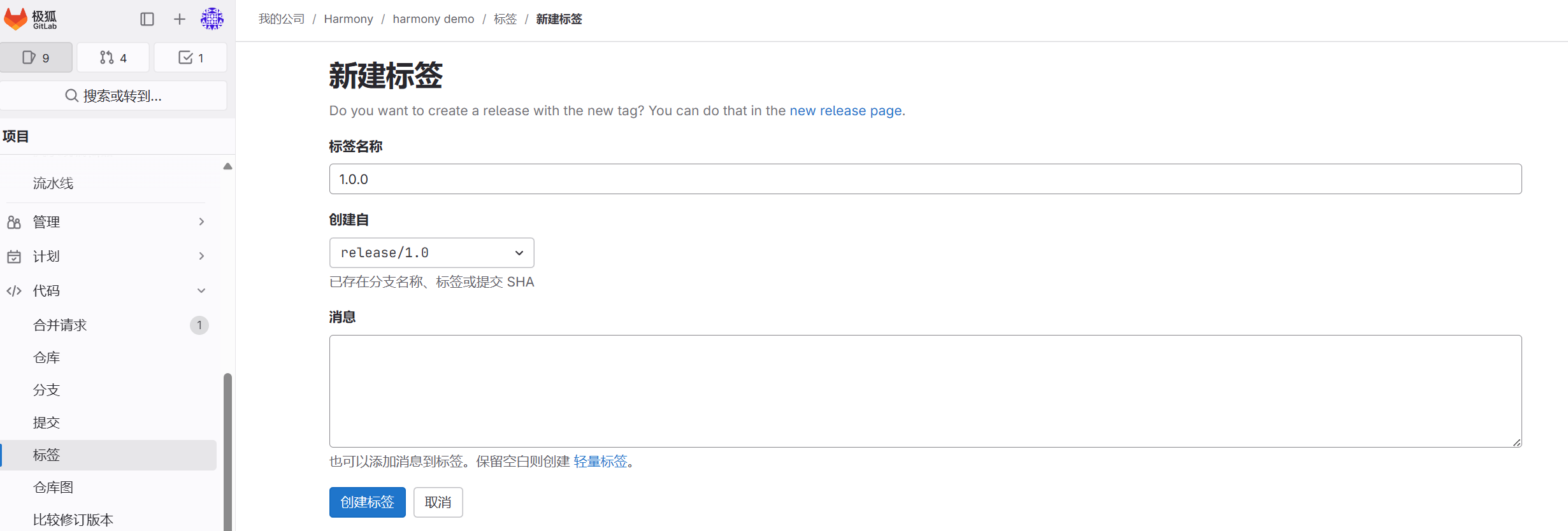

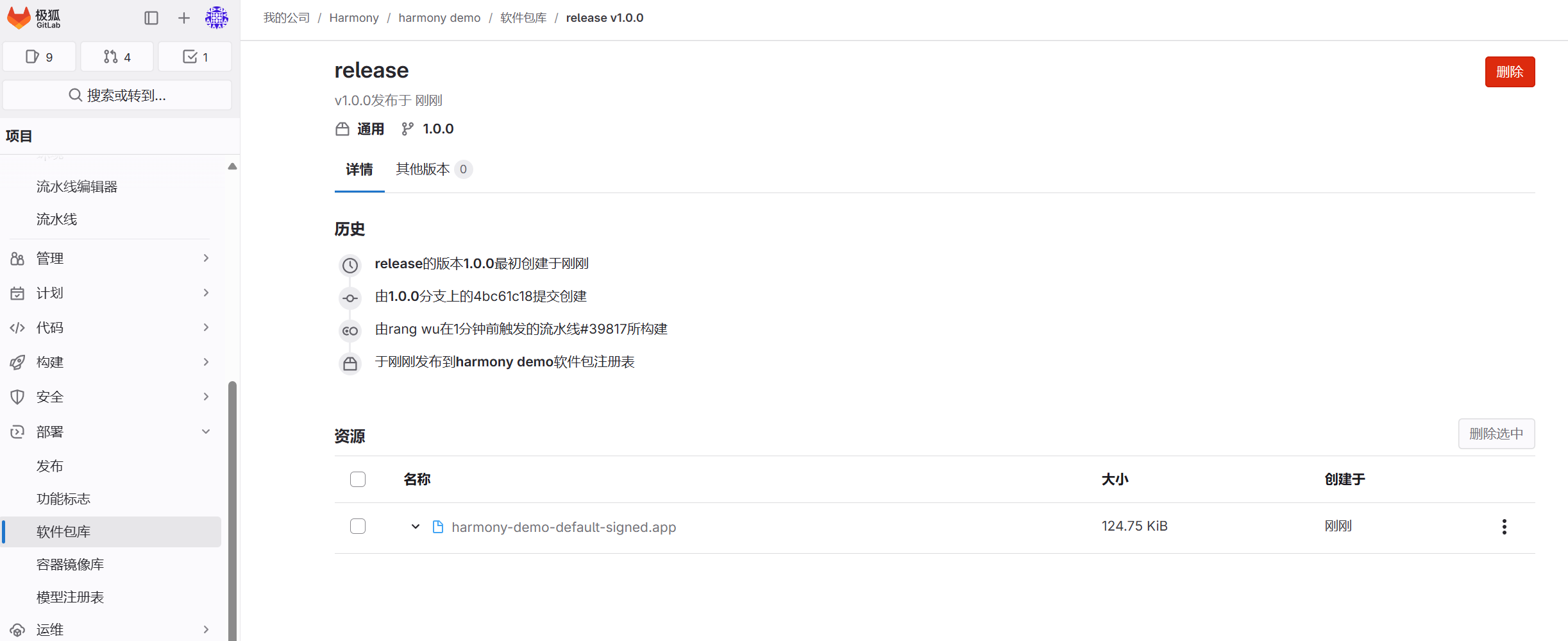

软件包库：如测试完成，准备正式发版，可基于main分支创建release分支，再基于release分支打上标签Tag。对于从Tag触发的流水线，会将软件包上传到GitLab软件包库，作为正式发版的制品。
